CH368 SPI4片选引脚是SCS还是SDA？
电子 发表于: 2023-08-05 18:04:03
1#

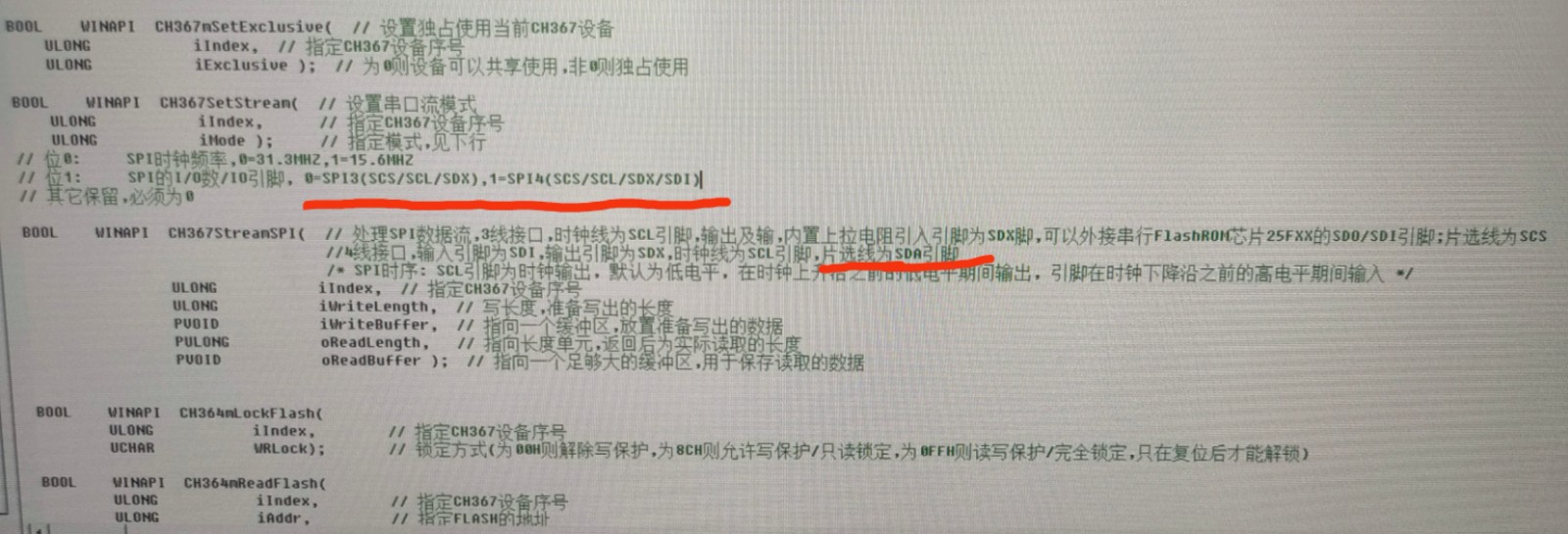

CH368 SPI图.jpgCH368资料的367.H文件中，有两个SPI片选引脚的注释，请问用哪个？SPI4是否有例子？

热门产品 : CH233: USB PD快充协议芯片
TECH39 发表于: 2023-08-09 20:17:23
2#

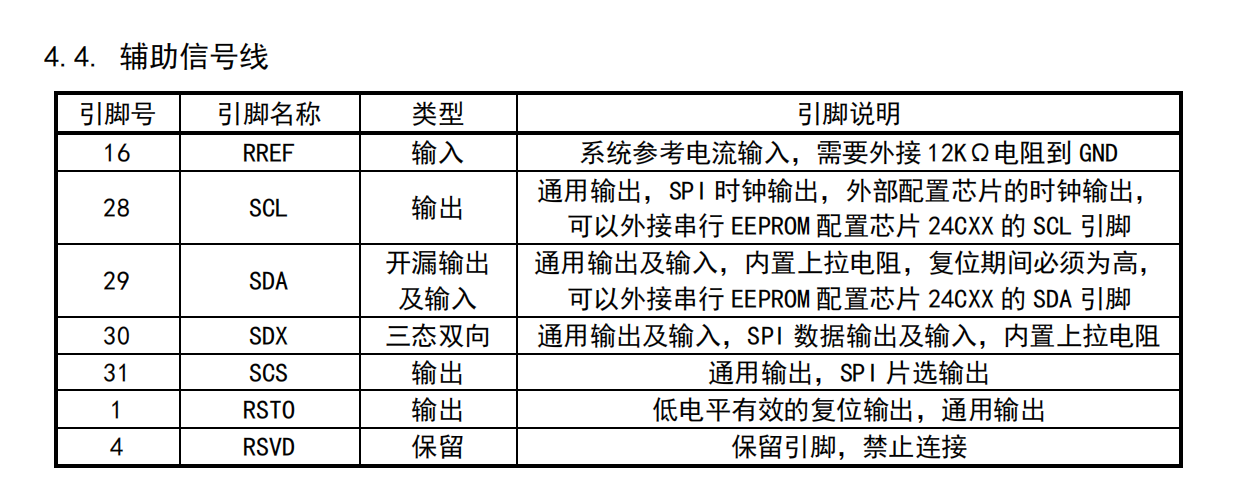

您好，CH368的SPI接口如下图所示：


4线SPI使用 SCS、SCL、SDX（SPI输出）、ADDR（SPI输入），请知悉。

4线SPI无现成例程，您基于原SPI代码调用 CH367SetStream函数设置成4线即可，通信时使用ADDR引脚采样。

电子 发表于: 2023-08-16 15:58:31
3#

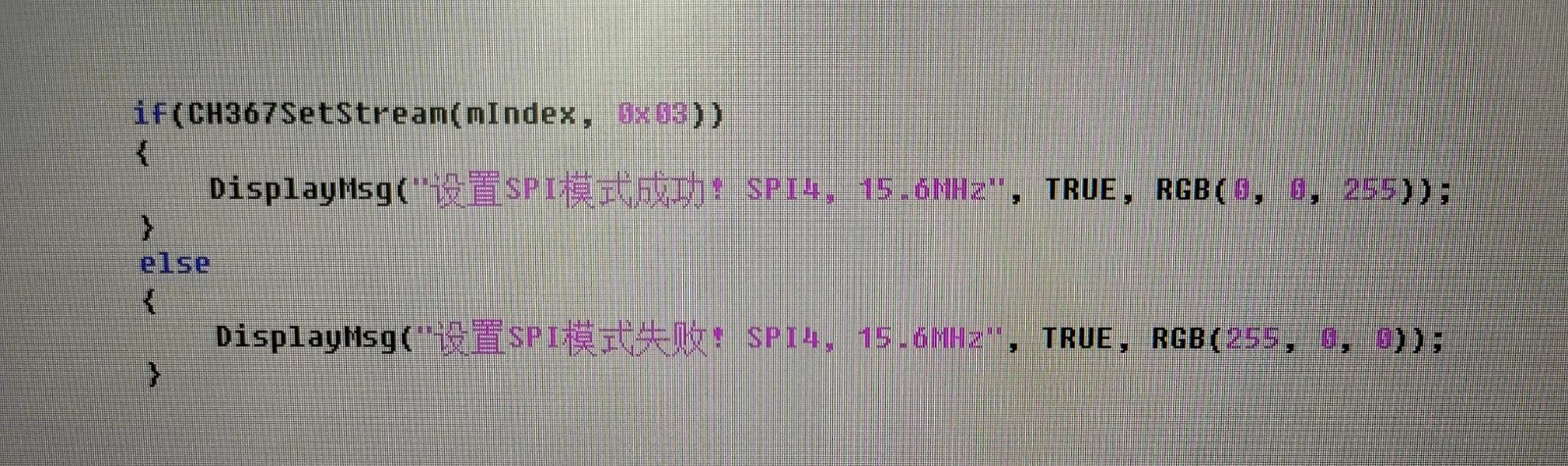

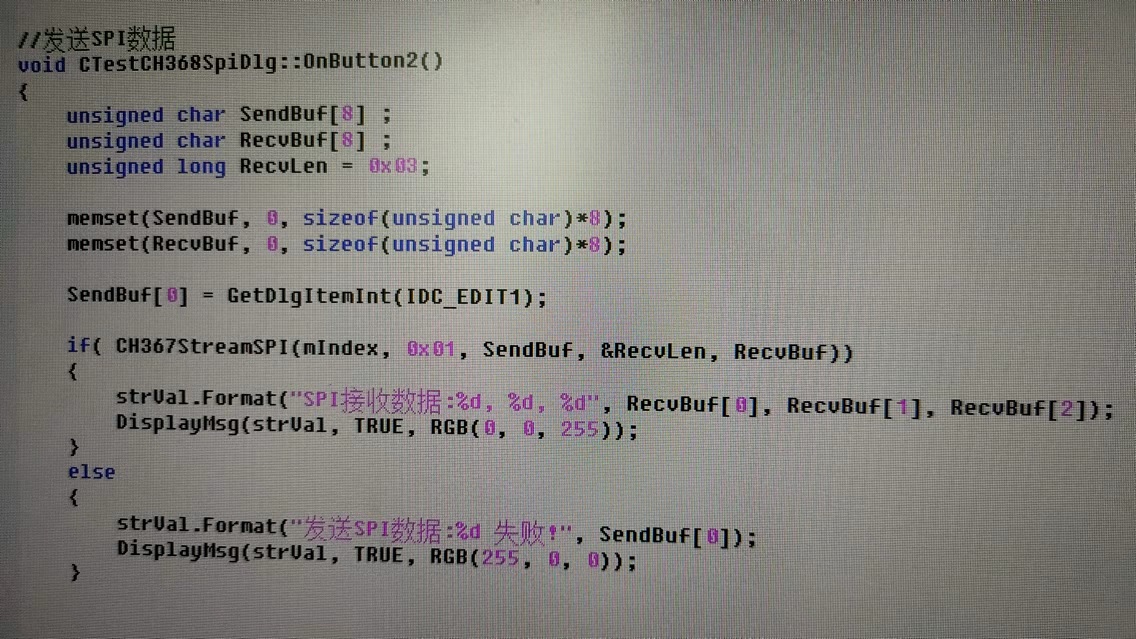

谢谢回复！我使用SPI和单片机通信，

但是不管3线SPI还是4线SPI, 单片机接收到PC数据后，数值加5返回PC，PC端都是收到发送的数据，帮忙看下哪里设置不对？

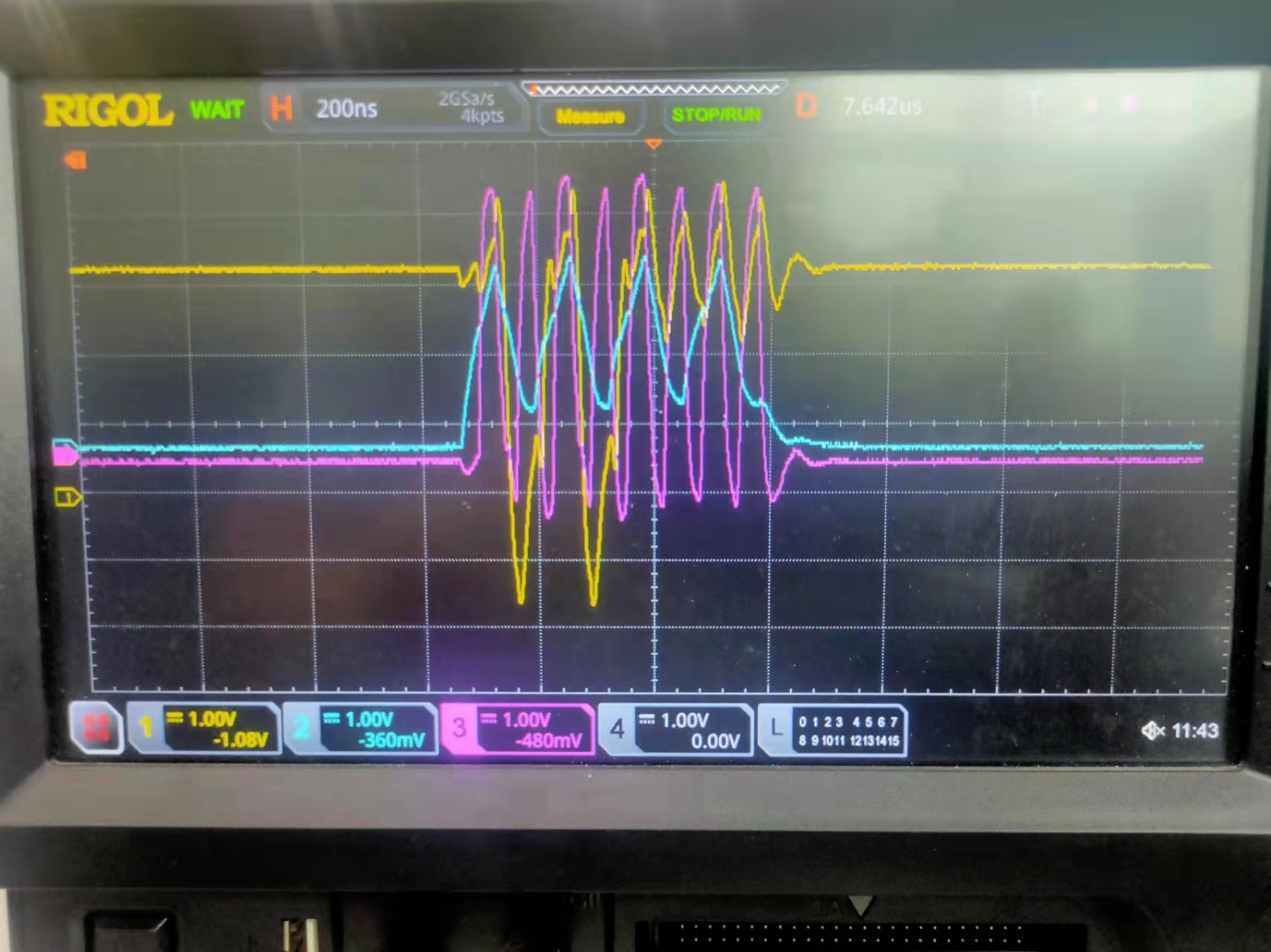

示波器中，红色CLK, 青色MOSI--数值170, 黄色MISO--数值175， PC显示SPI接收数据都是170 170 170


电子 发表于: 2023-08-16 16:00:33
4#

另：4线SPI使用ADDR作为CH368输入，IO连接没问题

TECH39 发表于: 2023-08-18 09:17:14
5#

您好，上面的波形看不太清楚，代码设置没有问题，可以尝试将ADDR固定接3V3或GND，看采样回来的结果是否为：0xFF/0x00，这样能简单的判断出设定已经硬件连接是否正常。
