【热门产品推荐】USB转双串口芯片CH342

简介

USB转串口芯片CH342用于为USB主机扩展2路高速异步串口,支持串口波特率高达3Mbps,是沁恒推出的第三代USB转串口产品。CH342为CDC类串口芯片,在大多数操作系统上可实现即插即用,无需额外安装驱动。同时提供厂商驱动,可以支持更多功能和更高通讯速率;

各串口均内置收发缓冲区,独立工作,互不影响。内部高度集成,外围精简,提供VIO电源引脚,串口I/O支持独立供电。


特点

概述

1.  全速USB设备接口,兼容USB V2.0。

2.  内置USB控制器与收发器。

3.  内置USB和串口工作所需时钟。

4.  内置USB信号线所需串联匹配电阻及上拉电阻。

5.  内置固件,内置上电复位。

6.  USB端支持5V电源电压和3.3V电源电压。

7.  提供QFN/ESSOP等无铅封装,兼容RoHS。

异步串口

1.  硬件全双工串口、内置独立串口收发缓冲区。

2.  串口I/O独立供电,支持5V/3.3V/2.5V/1.8V电源电压。

3.  串口支持5/6/7/8个数据位,1/1.5/2个停止位,支持奇/偶/标志/空白/无校验。

4.  支持常用MODEM联络信号RTS、DTR、DCD、RI、DSR、CTS。

5.  支持CTS和RTS硬件自动流控。

6.  支持半双工,提供正在发送状态TNOW信号支持RS485切换。

7.  通过外加电平转换芯片,支持RS232/RS422/RS485等接口。

驱动模式

1.  支持免安装的操作系统内置CDC类驱动程序或多功能高速率VCP厂商驱动程序。

2.  仿真标准串口,主机端识别为虚拟串口,串口应用程序完全兼容,无需修改。

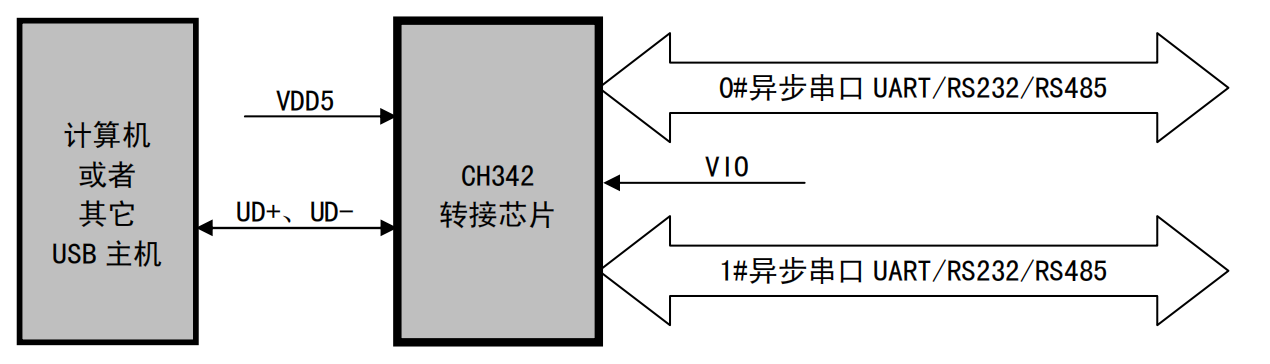

功能

电源说明

CH342芯片有3个电源端,内置3.3V电源调节器。

1.   VDD5是内部电源调节器的输入端。

2.   V3是电源调节器的输出端和USB收发器及内核电源输入端。

3.   VIO是I/O引脚电源。

芯片支持5V或者3.3V电源电压,V3引脚始终外接0.1uF左右退耦电容。3.3V电源电压工作时,V3还需要与VDD5引脚相连接,同时输入外部的3.3V电源。

芯片的VIO引脚用于为串口I/O和其他引脚提供I/O电源,支持1.8V~5V电源电压,VIO应该与MCU等外设使用同一电源。这样可有效避免串口设备间通过IO引脚产生电流倒灌。

串口说明

芯片转接的异步串口默认为TTL电平,串口输入/输出空闲时,RXD/TXD应为高电平,电平值与VIO电源保持一致。

芯片串口接收信号的允许波特率误差不大于2%,串口发送信号的波特率误差小于1.5%。

在通讯波特率较高的应用中,建议启动硬件自动流控。

串口MODEM信号可以由串口应用程序控制并定义用途。通常:RTS与DTR信号可用作通用输出信号,常见于MCU下载场景。

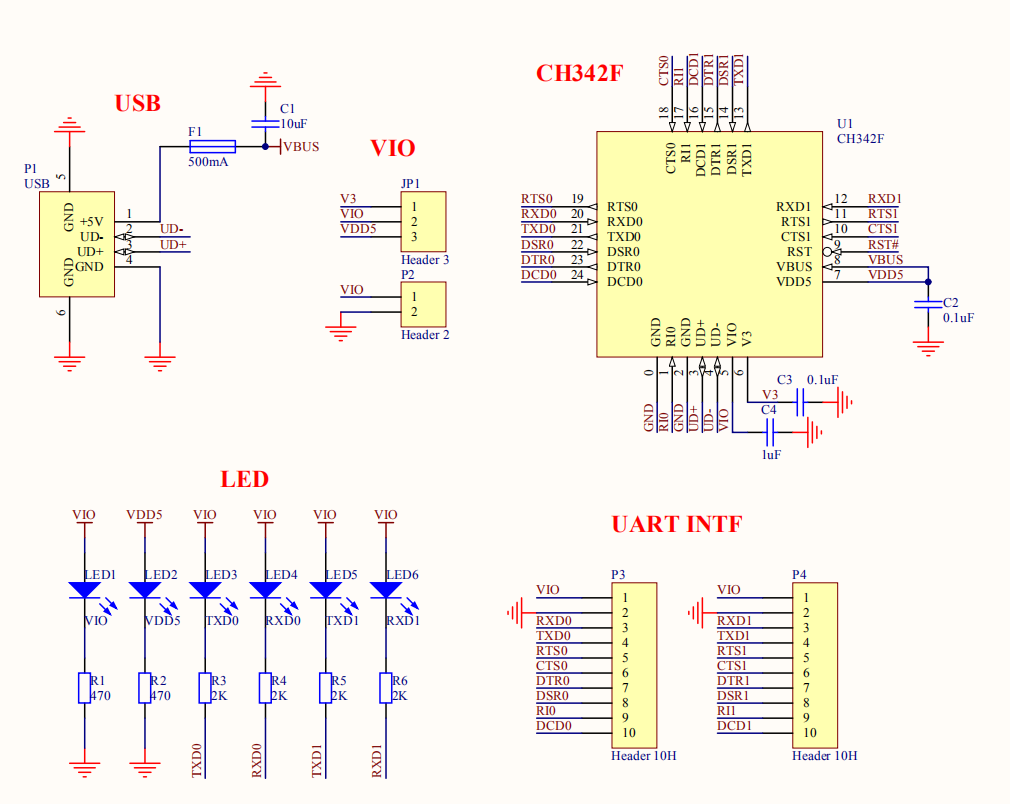

典型应用电路


资源链接

CH342技术手册

http://www.wch.cn/downloads/CH342DS1_PDF.html

原理图参考设计

http://www.wch.cn/downloads/CH342EVT_ZIP.html

Windows驱动下载地址

http://www.wch.cn/downloads/CH343SER_ZIP.html

http://www.wch.cn/downloads/CH343CDC_ZIP.html

Linux驱动下载地址

http://www.wch.cn/bbs/thread-69837-1.html

更多USB转串口芯片选型

http://special.wch.cn/zh_cn/produce/



USB转接芯片/PCI&PCIE控制与转接芯片/安卓及Linux技术支持。联系方式:张工 025-52638360/18951773290/zhangj@wch.cn
热门产品推荐 : 无线充电管理芯片CH246

在通讯波特率较高的应用中,建议启动硬件自动流控。

这里面的较高波特率是指多高,有参考门限吗

这人很懒,什么都没留下

您好,是否启动硬件自动流控和CH342以及串口对端的设备处理速率均有关联。因此,从2个方面来说:

1、CH342在USB主机上的发送读取效率很高,按实际使用和测试经验,正常可支持1M波特率及以下连续接收稳定无问题。

2、从串口设备端考虑,若存在CH342发送过快导致串口外设来不及接收数据的风险时,就应启用硬件流控。此时的波特率阈值需要视设备处理能力而定。此条件应重点考虑。
