脱机烧录器资料

更新日期:2024/02/02

烧录器驱动:脱机烧录器PC软件驱动,如果已经安装WCHISPTOOL,可忽略。

烧录器驱动.zip

驱动链接:CH372DRV.EXE - 南京沁恒微电子股份有限公司 (wch.cn)

软件包两种主控烧录器版本的上位机软件

DlPubTool_N_V1.99.zip:基于F103的烧录器使用软件包

DlPubTool_N_V2.80.zip:基于V208的烧录器使用软件包

使用说明书脱机烧录器使用教程

脱机烧录器使用说明_v2417.pdf:基于F103的烧录器

脱机烧录器使用说明_v2500&v2600.pdf:基于V208的烧录器

若无其他需求,建议优先选择基于V208的烧录器(PWRCFG版)。


固件版本更新说明包含最新烧录器固件和相关说明

烧录器固件版本更新说明-F103.zip:基于F103的烧录器

烧录器固件版本更新说明-V208.zip:基于V208的烧录器

包含最新功能和优化,建议及时更新。


dataflash滚码功能:以CH579为例滚码功能说明

脱机烧录修改滚码dataflash.pdf:以CH579为例的滚码功能说明

128B_data_AA.zip:可用于滚码的128 Byte全0xAA的BIN文件


概述:脱机烧录器是沁恒系列芯片批量升级使用的离线烧录器,不依赖电脑,为批量生产环节使用,非调试工具。

备注1:建议熟悉相应芯片的下载流程人员指导使用此烧录工具。

备注2:脱机烧录器分3.3V和5V两种电压,对外供电,具体由芯片底座决定。例如:CH57X底座直连芯片VDD33管脚,脱机烧录器选择3.3V;CH55X/CH54X系列,烧录器输出电压选择5V。

备注3:现出厂烧录器版本(3.3/5V)都只支持CH32Vxxxx系列芯片烧录(V2420V),如果需要使用烧录器对CH32Fxxxx系列芯片烧录则需要升级烧录器固件(V2420F),烧录方式可以参考烧录器说明中烧录器自身更新部分。(其他系列不受影响)

备注4:受硬件和其他等原因限制,现有丝印为V20x版本烧录器,且仅有该烧录器支持V003系列芯片烧录,并且该烧录器全支持,不受上述备注3影响,软件通用。


软件包包含资料,如下:

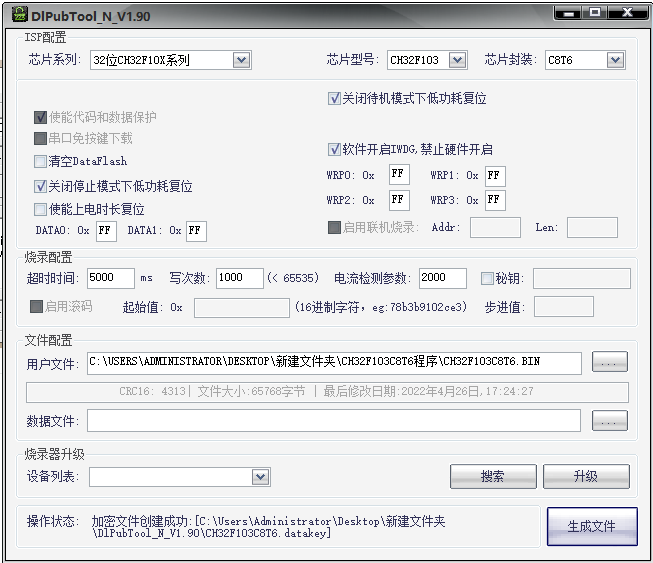

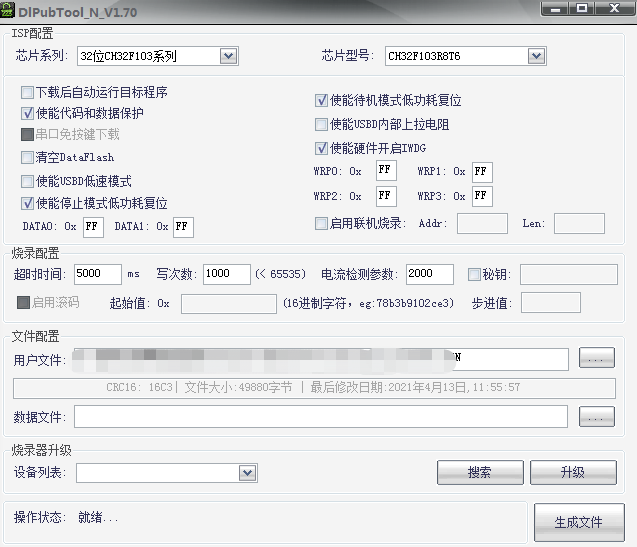

1,【DlPubTool_N_Vx.xx.exe】将用户固件经加密和配置之后合成datakey文件;

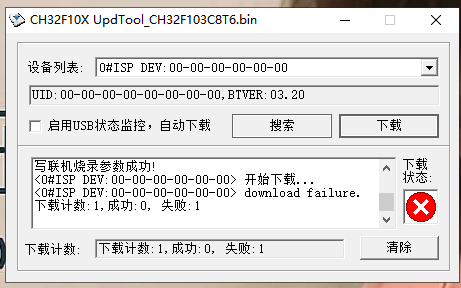

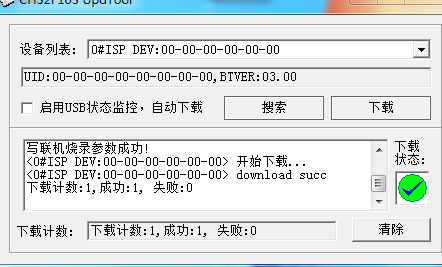

2,【McuUpdTool.exe】将datakey文件下载到脱机烧录器内。

3,【WCH55xISPDLL.dll】软件包运行环境(不需要操作)

4,V2420V版本烧录器固件(当前CH32F103R-Download-xxxxx最新固件)。


备注:V1.81版本生成的datakey为600KB,不兼容500KB的datakey文件。

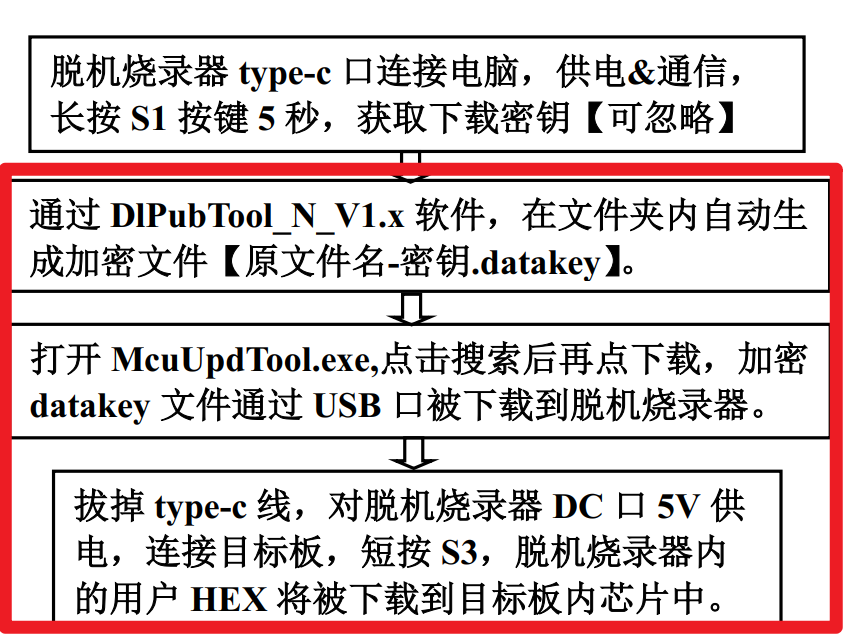

烧录流程如下分4步,可忽略密钥步骤,重点红框内:

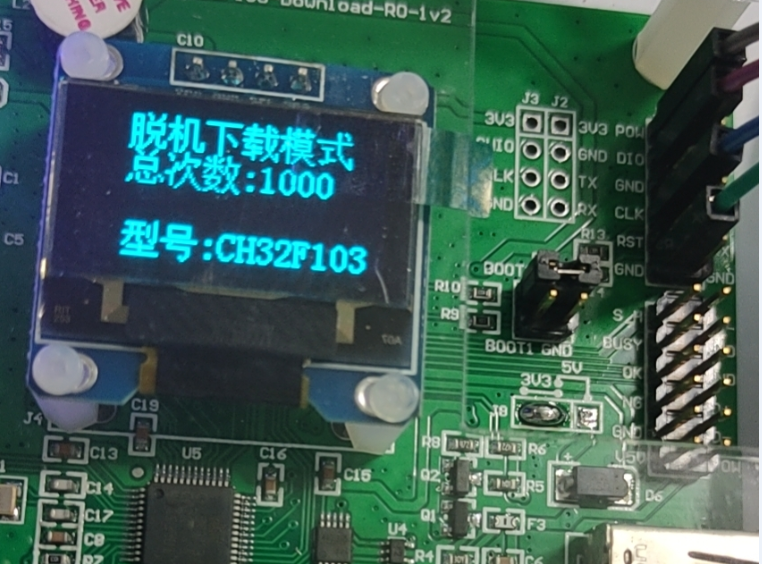

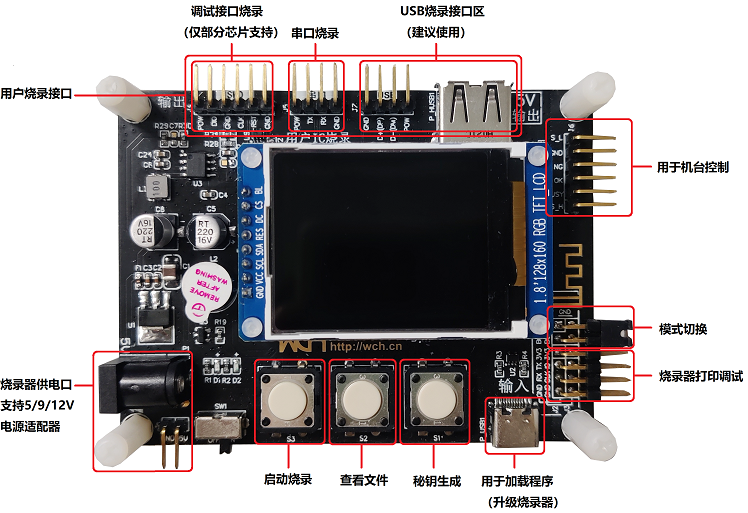

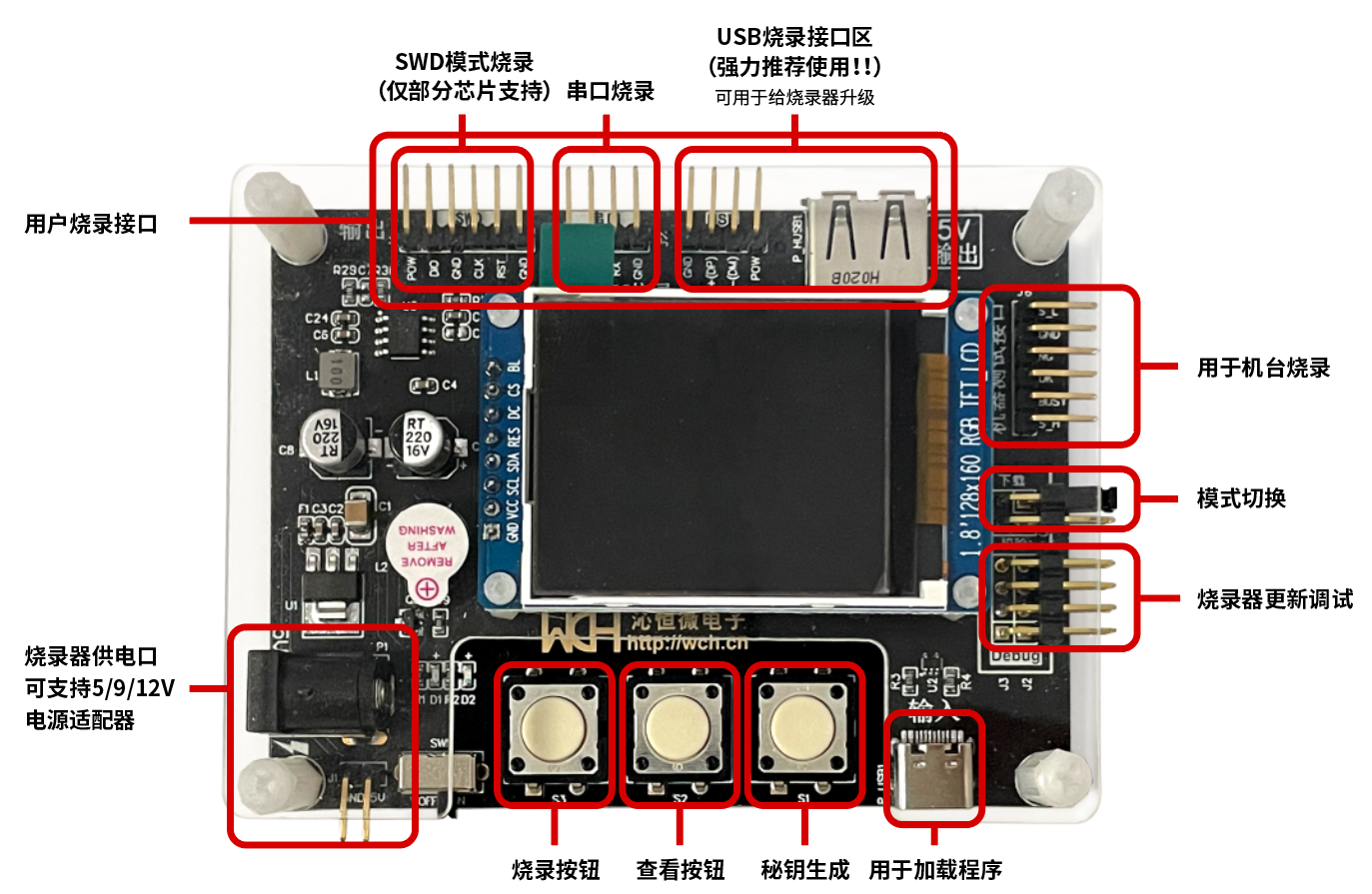

下面是新版脱机烧录器的图:


技术支持Tel/Wx+ 18951773213【备注公司信息、具体问题信息】

【购买信息:http://www.wch.cn/services/sale_support.html? 】
