U盘和SD卡文件管理控制芯片:CH376

概 述

CH376是文件管理控制芯片,用于单片机系统读写U盘或者SD卡中的文件。

CH376支持USB设备方式和USB 主机方式,并且内置了USB通讯协议的基本固件,内置了处理Mass-Storage海量存储设备的专用通讯协议的固件,内置了SD卡的通讯接口固件,内置了FAT16和FAT32以及FAT12文件系统的管理固件,支持常用的USB存储设备(包括U 盘/USB 硬盘/USB 闪存盘/USB 读卡器)和SD卡(包括标准容量SD卡和高容量HC-SD卡以及协议兼容的MMC 卡和TF 卡)。

CH376支持三种通讯接口:8位并口、SPI接口或者异步串口,单片机/DSP/MCU/MPU 等控制器可以通过上述任何一种通讯接口控制CH376 芯片,存取U 盘或者SD 卡中的文件或者与计算机通讯。

CH376的USB 设备方式与CH372芯片完全兼容,CH376 的USB主机方式与CH375芯片基本兼容。

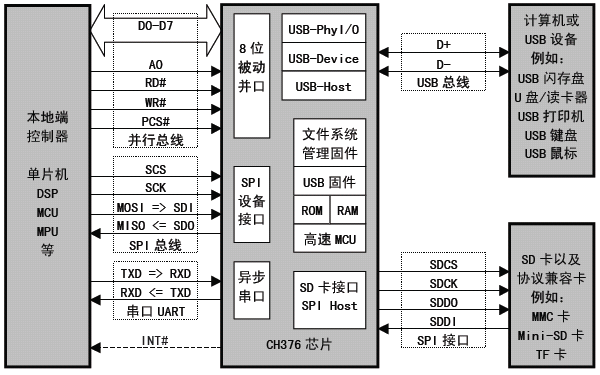

下图为CH376的应用框图。

特 点

> 支持1.5Mbps低速和12Mbps全速USB通讯,兼容USB V2.0,外围元器件只需要晶体和电容。

> 支持USB-HOST主机接口和USB-DEVICE设备接口,支持动态切换主机方式与设备方式。

> 支持USB设备的控制传输、批量传输、中断传输。

> 自动检测USB设备的连接和断开,提供设备连接和断开的事件通知。

> 提供6MHz 的SPI主机接口,支持SD卡以及与其协议兼容的MMC卡和TF卡等。

> 内置USB控制传输的协议处理器,简化常用的控制传输。

> 内置固件处理海量存储设备的专用通讯协议,支持Bulk-Only传输协议和SCSI、UFI、RBC或等效命令集的USB存储设备(包括U 盘/USB 硬盘/USB 闪存盘/USB读卡器)。

> 内置FAT16和FAT32以及FAT12文件系统的管理固件,支持容量高达32GB 的U盘和SD卡。

> 提供文件管理功能:打开、新建或删除文件、枚举和搜索文件、创建子目录、支持长文件名。

> 提供文件读写功能:以字节为最小单位或者以扇区为单位对多级子目录下的文件进行读写。

> 提供磁盘管理功能:初始化磁盘、查询物理容量、查询剩余空间、物理扇区读写。

> 提供2MB速度的8位被动并行接口,支持连接到单片机的并行数据总线。

> 提供2MB/24MHz速度的SPI设备接口,支持连接到单片机的SPI串行总线。

> 提供最高3Mbps 速度的异步串口,支持连接到单片机的串行口,支持通讯波特率动态调整。

> 支持5V 电源电压和3.3V电源电压以及3V电源电压,支持低功耗模式。

> USB 设备方式完全兼容CH372芯片;USB 主机方式基本兼容CH375芯片。

> 提供SOP-28和SSOP20无铅封装,兼容RoHS,提供SOP28到DIP28的转换板,SOP28封装的引脚基本兼容CH375芯片。
