USB键盘鼠标延长控制芯片: CH9350

概 述

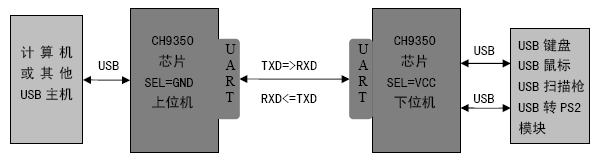

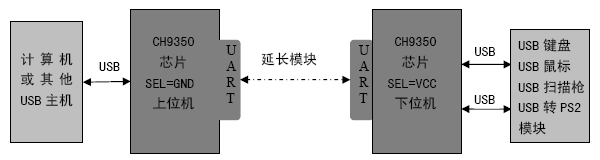

CH9350是USB键盘鼠标转串口通讯控制芯片,需成对使用。结合异步串口简单易用的特点,实现将USB键盘鼠标和USB主机之间USB通讯方式扩展为异步串口(UART)的方式,便于与音频、视频等信号数据整合,可用于KVM通讯距离扩展应用。下图为其一般应用框图:


特 点

> 支持12Mbps全速USB传输和1.5Mbps低速USB传输,兼容USB V2.0。

> 上位机端USB端口符合标准HID类协议,不需要额外安装驱动程序,支持内置HID类设备驱动的Windows、Linux、MAC等操作系统。

> 同一芯片可配置为上位机模式和下位机模式,分别连接USB-Host主机和USB键盘、鼠标。

> 支持USB键盘鼠标在BIOS界面使用,支持多媒体功能键,支持不同分辨率USB鼠标。

> 支持各种品牌的USB键盘鼠标、USB无线键盘鼠标、USB转PS2线等。

> 上位机端和下位机端支持热插拔。

> 提供发送状态引脚,支持485通讯。

> 串口支持115200/57600/38400串口通信波特率。

> 内置晶振和上电复位电路,外围电路简单。

> 支持5V、3.3V电源电压。

> 提供LQFP-48无铅封装,兼容RoHS。

应 用

应用于工业控制、地铁站视频、安防监控、楼宇大屏、商场广告、数字看板、可视传媒教学、数字KVM、电脑远程管理等领域。
