Type-C PD快充+网卡方案简介


方案概述

Type-C接口支持充电、USB通信、DP显示等功能,因其轻便化设计趋势而广泛应用与移动手机端和移动PC端设备,当带有Type-C端口的主机需要外接网线拓展时,需要通过USB转网卡芯片扩展,且长时间联网状态下移动端因其电量限制还需要同时支持充电功能。
Type-C PD快充+网卡方案实现一个Type-C接口转USB2.0百兆网口和PD充电口。可实现各类手机、平板电脑、台式电脑、笔记本电脑等边上网边充电功能。
该方案主要包含工业级USB2.0百兆网卡芯片CH397和PD芯片CH225/CH226,外围精简,USB2.0百兆网卡拓展+ USB PD快充二合一。

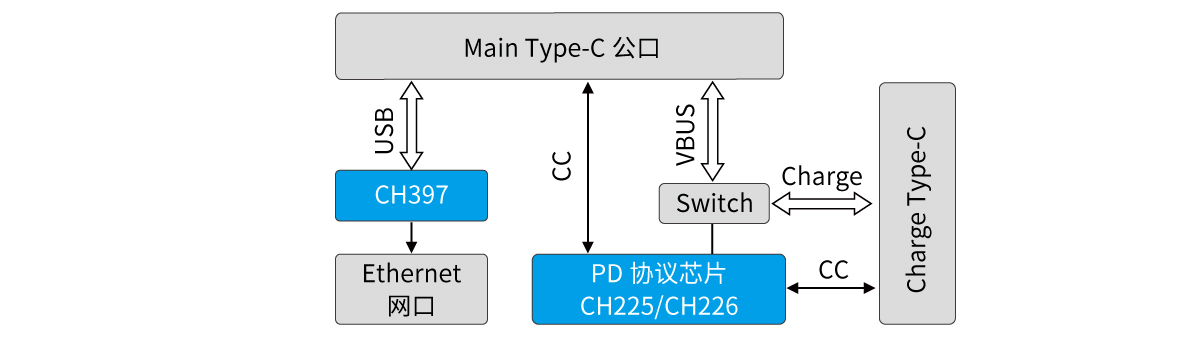

结构框图

USB转百兆网卡 + PD快充

主要特点

  • 支持常用手机,电脑,游戏主机的Type-C接口功能拓展
  • 支持RJ45百兆网卡上网,PD充电功能二合一
  • 免驱支持多系统平台,支持ECM/NCM模式
  • 高性能厂商模式,驱动通过Windows 11/10/8.1/8/7等通过微软数字签名认证
  • 内置存储单元,支持自定义配置,如USB厂商ID与产品ID
  • CH397单芯片实现USB转网卡相关协议及通讯功能
  • CH225/226单芯片实现PD协议相关通讯及控制功能,电路外围简单

典型应用

技术手册

CH397技术手册:https://www.wch.cn/downloads/CH397DS1_PDF.html
CH225/CH226技术手册:https://www.wch.cn/downloads/CH225DS1_PDF.html
