WCH-Link相关资料、典型常见问题(仅供下载,不要回帖)

WCH-Link相关资料

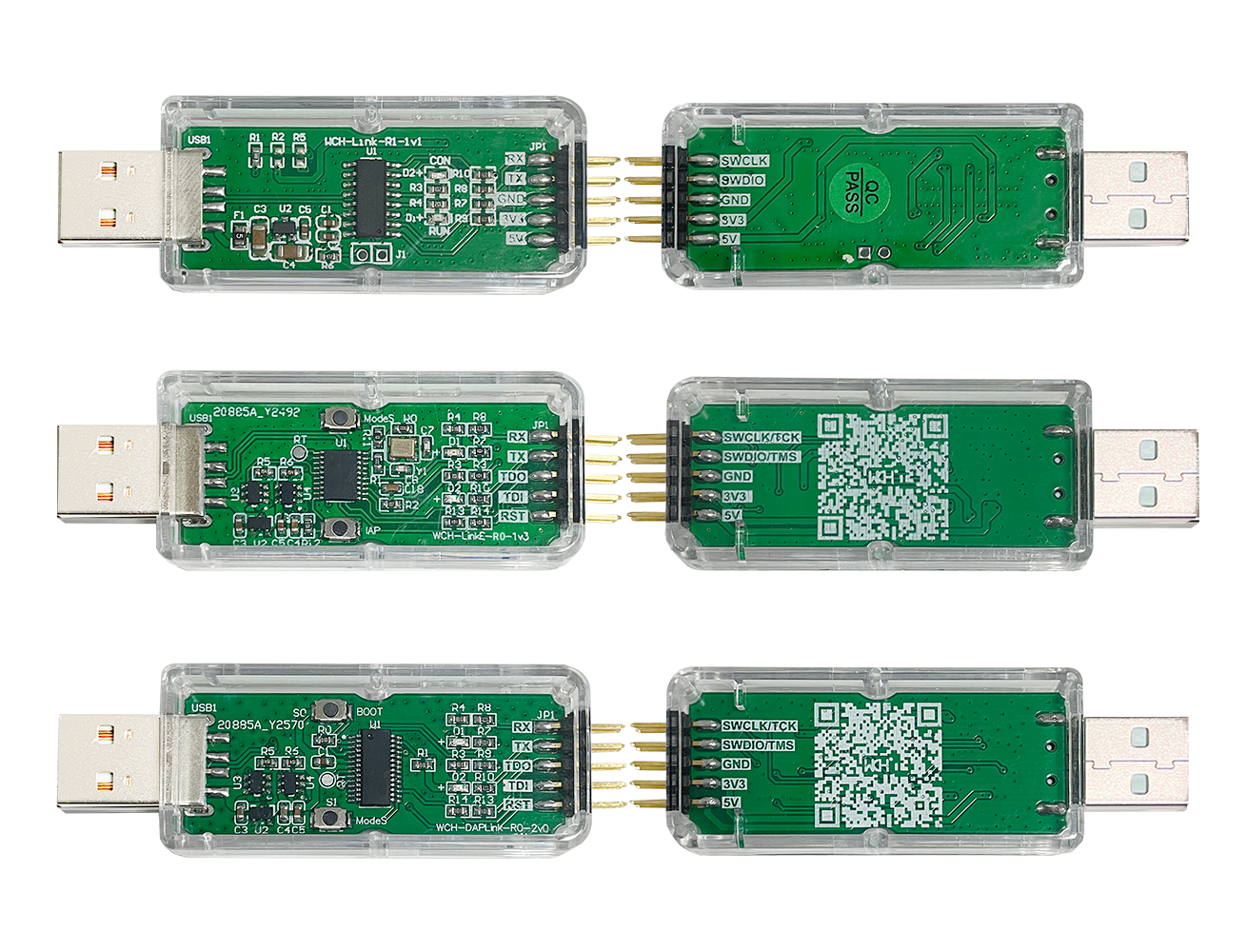

一、WCH-Link实物图

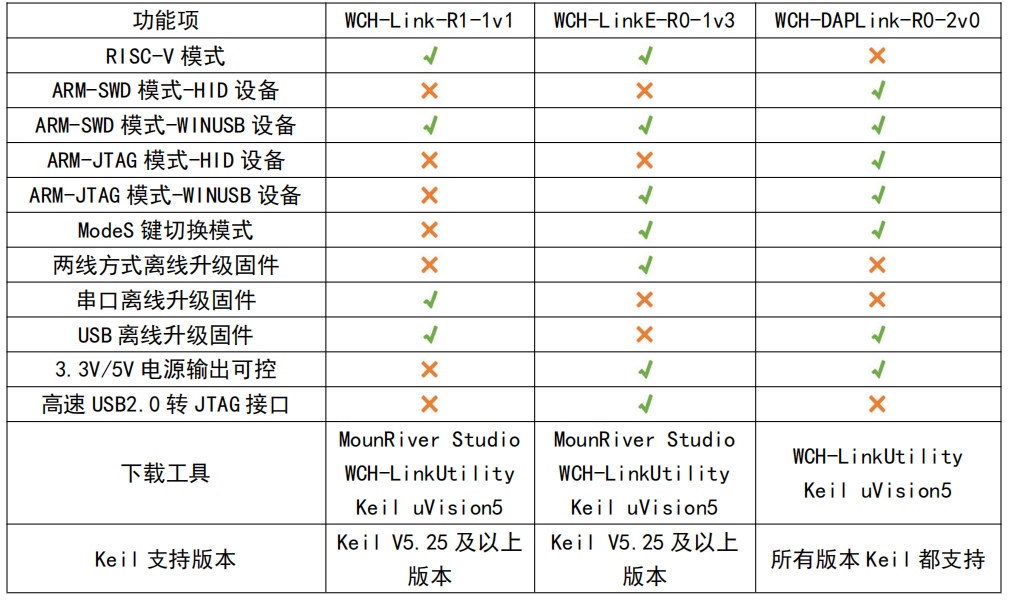

二、WCH-Link功能和性能对比

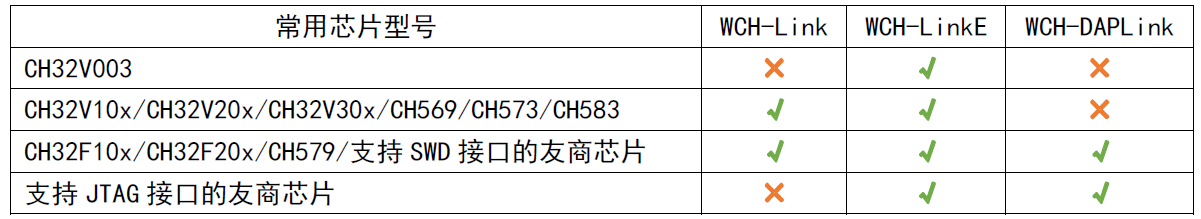

三、各版本WCH-Link支持芯片



四、WCH-Link资料网址

https://www.wch.cn/products/WCH-Link.html


五、WCH-Link使用说明

https://www.wch.cn/downloads/WCH-LinkUserManual_PDF.html


六、English version of WCH-LinkUserManual

http://www.wch-ic.com/downloads/WCH-LinkUserManual_PDF.html


七、各版本WCH-Link原理图

icon_pdf.gifWCH-LinkSCH.pdf


八、可在WCH沁恒微电子淘宝官方店进行购买



注:最新版WCH-Link使用说明会跟随MRS软件更新,文档路径MRS安装根目录下:MounRiver\MounRiver_Studio\ExTool



典型常见问题

一、芯片与Link无法正常通信

1.检查芯片两线调试接口与Link连接是否正确。

2.检查芯片的两线调试功能是否开启。

3.检查芯片是否进入睡眠模式、是否有操作FLASH相关函数。

4.检查芯片内用户程序的两线调试接口是否复用为普通IO口。

5.检查芯片供电是否正常,VDDA和VDD都要正常供电。

6.检查芯片复位引脚电平是否正常。


注:

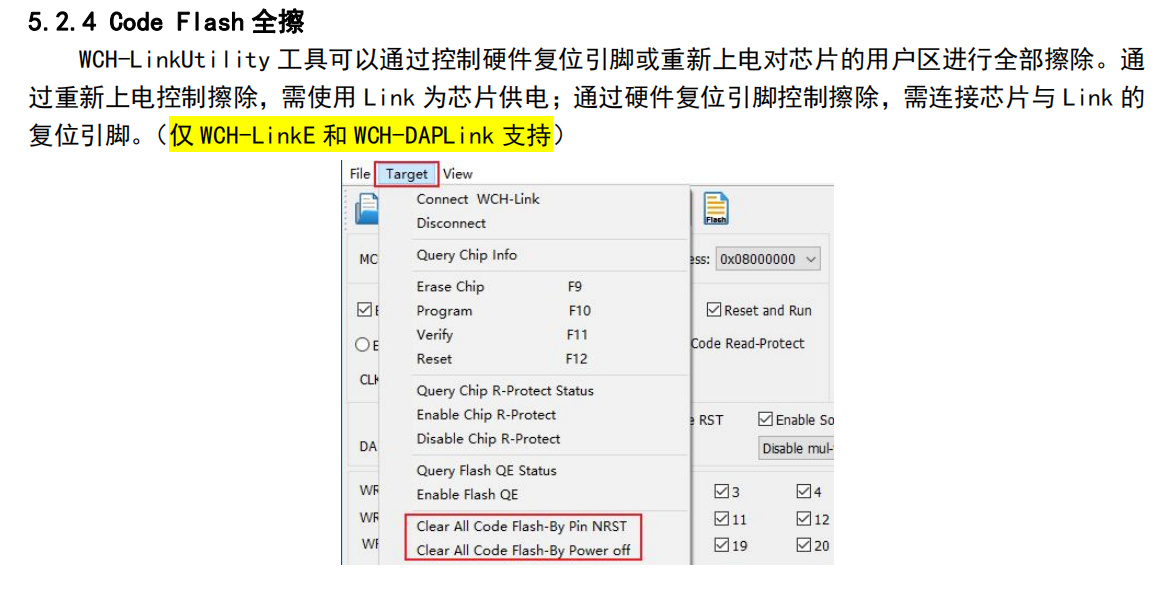

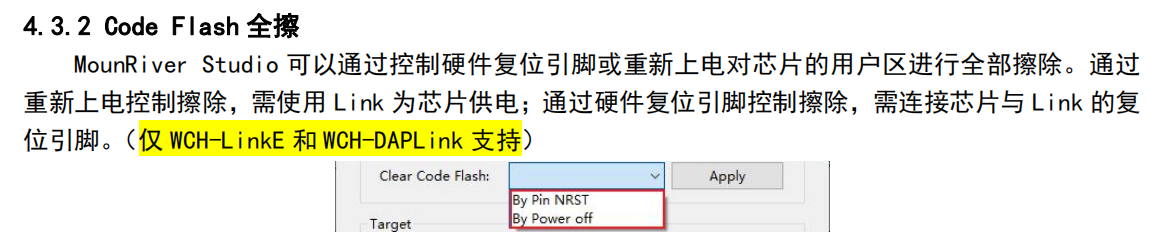

(1)对于3和4的问题,可通过软件方式对芯片的用户区进行全部擦除,具体操作请参考WCH-Link使用说明的4.3.2或5.2.4章节。

(2)若无上述问题,可尝试将下载速度调低或Link与开发板连接线变短。


二、设备管理器识别不到Link设备

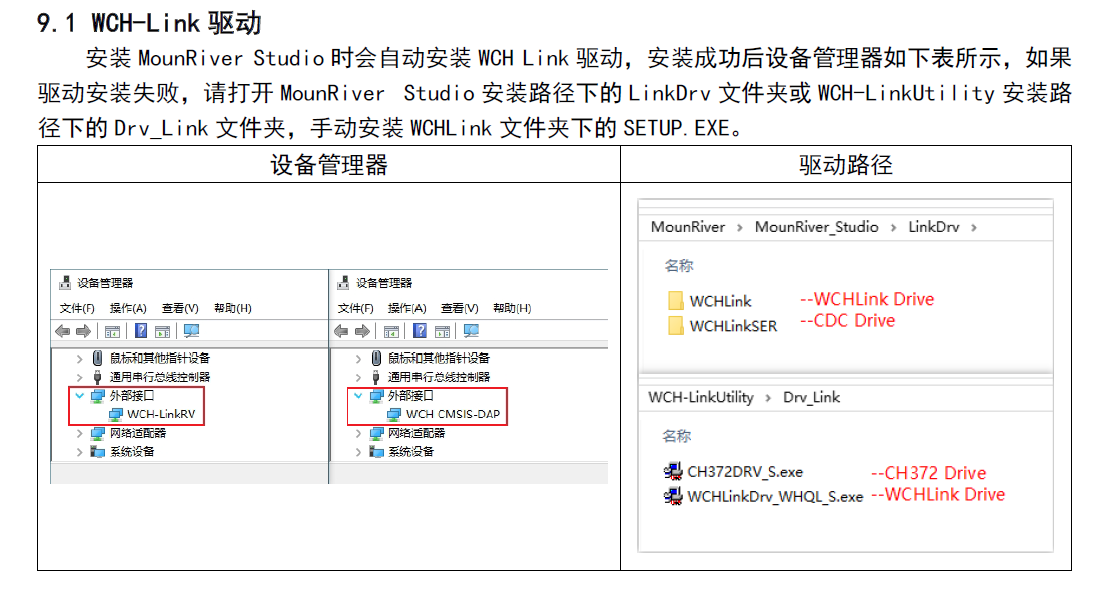

1.请参考WCH-Link使用说明的9.1章节重新安装Link驱动。



三、Keil软件识别不到Link设备

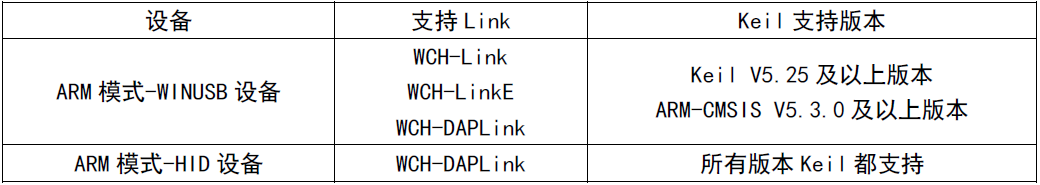

1.WCH-DAPLink支持ARM模式-WINUSB设备和ARM模式-HID设备两种模式。WCH-Link和WCH-LinkE仅支持ARM模式-WINUSB设备模式,Keil版本低于V5.25时无法使用,建议使用WCH-DAPLink。

2.WCH-LinkUtility工具开启会占用Link设备,导致Keil软件无法识别到Link。

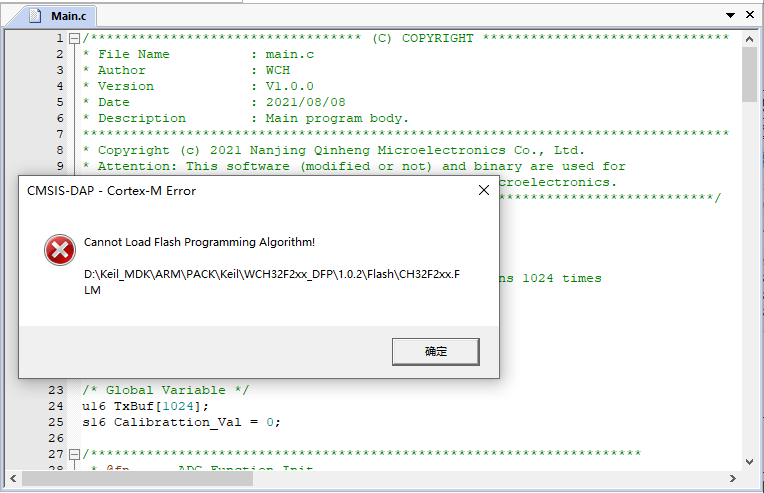

四、CH32F20x系列芯片下载失败

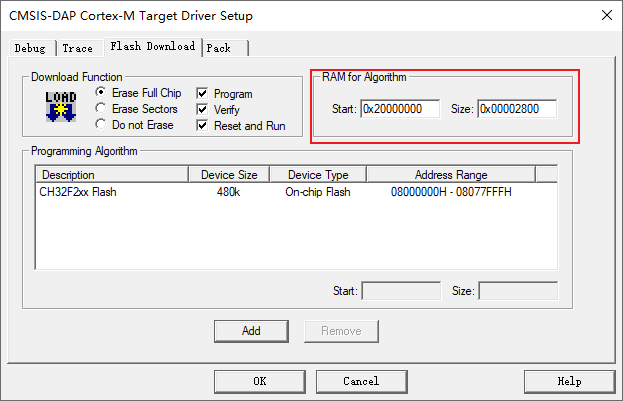

1.CH32F20x系列芯片RAM空间大小为0x2800,请参考WCH-Link使用说明的3.2章节重新进行下载配置。





五、特殊芯片下载注意事项

1.无BOOT引脚:CH32V003系列、CH32V203F8P6、CH32V203F8U6、CH32V305FBP6。

芯片由于睡眠模式、调试接口复用为普通IO等出现无法下载的情况,有BOOT引脚的芯片,可通过进BOOT,不运行用户区程序来解决该问题,对于无BOOT引脚的此类芯片,则无法通过该方式解决。

解决方法:使用WCH-LinkE(WCH-Link无该功能),通过软件方式对芯片的用户区进行全部擦除,具体操作请参考WCH-Link使用说明的4.3.2或5.2.4章节。





2.无HSE:CH32V203G8R6、CH32V203F8P6、CH32V203F8U6。

芯片下载程序时系统主频请选择HSI,若配置错误出现无法下载的情况,对于有BOOT引脚的芯片,可通过进BOOT,不运行用户区程序来解决该问题,对于无BOOT引脚的芯片,可参考问题1的解决方法。


3.两线调试接口与U口共用:CH32V203G8R6、CH32V203F8P6、CH32V203F8U6。

芯片两线调试接口PA13、PA14与U口引脚内部绑定在一起,使用USB相关例程可能会无法下载的情况,对于有BOOT引脚的芯片,可通过进BOOT,不运行用户区程序来解决该问题,对于无BOOT引脚的芯片,可参考问题1的解决方法。


4.两线调试接口与TIM3_CH2共用:CH32V203G8R6。

芯片引脚PA14和PB5内部绑定在一起,使用TIM相关例程可能会无法下载的情况,CH32V203G8R6有BOOT引脚,可通过进BOOT,不运行用户区程序来解决该问题,也可参考问题1的解决方法,通过软件方式对芯片的用户区进行全部擦除。


5.两线调试接口与串口1共用:CH32V305FBP6。

芯片引脚PA13和PA9内部绑定在一起,使用串口1会出现无法下载的情况,CH32V305FBP6芯片无BOOT引脚,可参考问题1的解决方法,通过软件方式对芯片的用户区进行全部擦除,并解除读保护设置。


6.CH32V305FBP6不支持全擦下载,下载程序时需取消全擦勾选,若配置错误出现无法下载的情况,可参考问题1的解决方法,通过软件方式对芯片的用户区进行全部擦除,并解除读保护设置。


7.下载程序前需开启两线调试接口:CH569、CH573、CH583。

若使用Link进行下载或调试,需使用官方ISP工具开启两线调试接口,使用时需注意Link模式。步骤如下:

(1)打开WCHISPStudio工具,待测芯片进入BOOT模式。

·CH569需短接HD0和GND,通过U口上电;

·CH573需长按Download键,通过U口上电;

·CH583需长按Download键,通过U口上电。

(2)WCHISPStudio工具会自动弹出适配窗口,点击开启两线调试接口


六、MounRiver Studio常用开发技巧汇总

https://blog.csdn.net/qq_36353650/article/details/128468104?spm=1001.2014.3001.5502


七、CH32F/V20xEVT使用注意事项

https://www.cnblogs.com/wchmcu/p/17091711.html
