CH582F板子的蓝牙连接错误
盘若行 发表于: 2023-05-15 16:03:45
1#

我们自己开发的PCB，用CH582F，程序正常下载运行，GPIO都正常（按钮和灯）工作。蓝牙一连就马上断开，请问有可能是哪方面的问题导致？


热门产品 : CH32V203: 增强型低功耗RISC-V单片机
盘若行 发表于: 2023-05-15 21:53:02
2#

PCB是使用了ipex口连接一条外置天线，请问蓝牙使用外置天线，还需要做阻抗匹配吗？

盘若行 发表于: 2023-05-16 09:28:56
3#

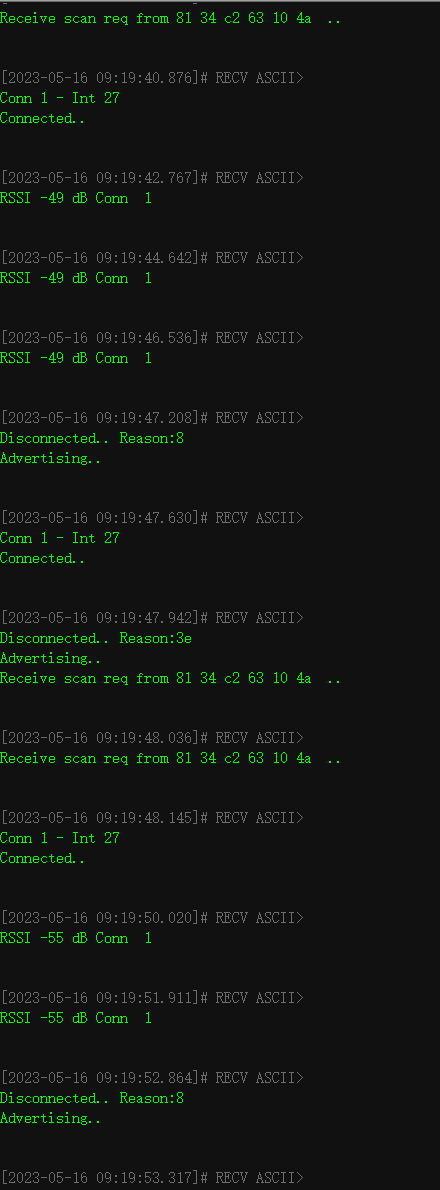

用Peripheral例程，厂家开发板每次都能正常连接，我们自己的PCB经常连接失败。


TECH_Lpc 发表于: 2023-05-16 09:43:47
4#

1、天线需要做50Ω阻抗匹配的，参数参考该博客的第二点：

CH57x/CH58x原理图与PCB绘制 - SweetTea_lllpc - 博客园 (cnblogs.com)

注：天线会影响信号的强弱，但是在距离比较近的情况下，不会对蓝牙断连造成太大的影响；

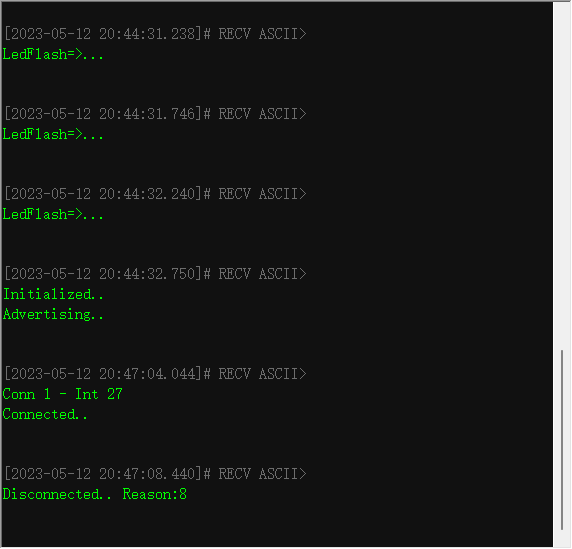

2、REASON 8 是连接超时；

3、检查芯片焊接的共地，务必确保芯片背面的共地是非常良好的；

4、查看32M和32K的规格情况，我们使用的

  • 32MHz：10PPM、12PF（立创商城YXC扬兴科技3225型号）

  • 32768：20PPM、12.5PF

可以参考；

5、可以将PCB贴出来我们看一下。

盘若行 发表于: 2023-05-16 10:24:34
5#

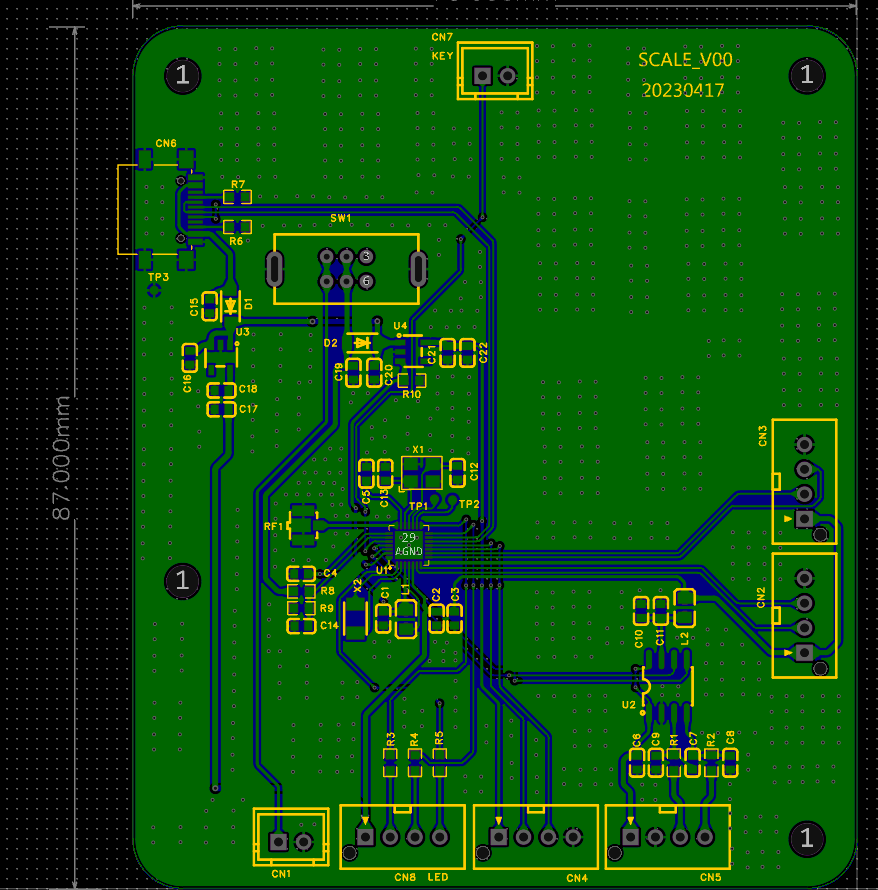

帮忙看下PCB


TECH_Lpc 发表于: 2023-05-16 11:20:11
6#

使用DCDC功能，需要额外消耗一颗22uH的电感，电感规格要求较高，可参考：顺络SPH202012H220MT/ YNR2016-220。

建议先不开启DCDC的功能进行使用测试。

上图看到天线的走线，理论上效果不太好，走线不平滑，中间有过孔，对信号的损耗肯定很大。

打印信息正常蓝牙连上断开，建议检查上面提供的测试的方向，如共地；先不使用DCDC，直连不接电感。

1.png如果还存在问题发送邮件至邮箱lpc@wch.cn，官方工作人员会进行查看。

盘若行 发表于: 2023-05-16 12:36:34
7#

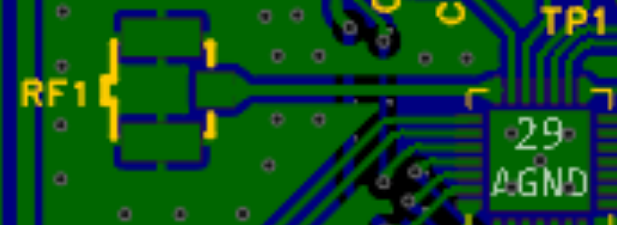

这个是外接天线的走线，没有过孔，直直的一根线，应该没问题吧？ 我先看一下其他的问题，谢谢了。


盘若行 发表于: 2023-05-17 15:27:01
8#

已经按建议的方法测试了，问题还是存在。版图和线路图已经发邮件到 lpc@wch.cn ，请帮忙排查一下。谢谢！

TECH_Lpc 发表于: 2023-05-17 16:12:07
9#

邮件 已回复。
