串口转USB HID键盘鼠标方案

方案概述

   本方案的实现基于串口转标准USB HID设备芯片CH9328/CH9329,芯片根据不同的工作模式,可以在计算机上被识别为标准的USB键盘、鼠标设备。芯片无需编程,可以在用户端轻松实现模拟键盘鼠标动作。芯片接收符合其数据格式的串口数据,并自动将其转换为键盘与鼠标数据上传给计算机。

   CH9328只具备单一模拟键盘的功能,CH9329可以看作是CH9328的升级版,可以单芯片实现模拟键盘+相对鼠标+绝对鼠标的功能,且可根据实际需要进行模式切换。

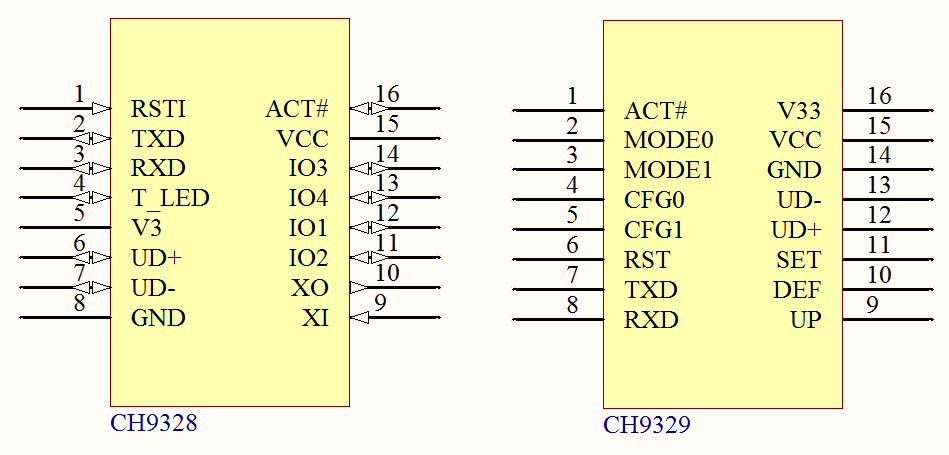

   CH9328&9 1.png


功能特点

    支持5V3.3V模式,内置晶振;

     默认9600bps,支持各种常用波特率,且可通过工具修改;

     多种芯片工作模式与串口通信模式,应用灵活;

     支持普通键盘、多媒体键盘、全键盘功能;

     鼠标支持相对鼠标和绝对鼠标功能;

     支持USB厂商ID、设备ID及字符串信息的配置;

     兼容各种操作系统,包括Windows/Android/macOS/Linux等;


应用场景

1、  定制键盘

利用此方案,客户可以方便定制出各类行业专用键盘、密码键盘、甚至中文键盘等,应用范围广阔;



2、  扫码与移动支付

使用模拟键盘功能,可应用于扫码枪、商场扫码移动支付。目前该方案也已在国内各大商超应用成熟;



3、  主机控制

实现类似键鼠精灵之类的操作帮助主机完成各种特定功能的操作

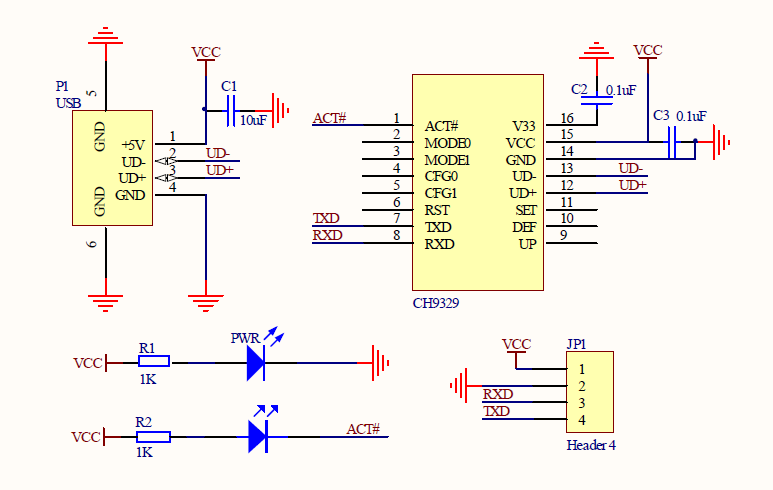

参考设计


CH9328&9 2.png

您好,请问这个芯片怎么实现键盘上的caps lock和num指示灯的状态

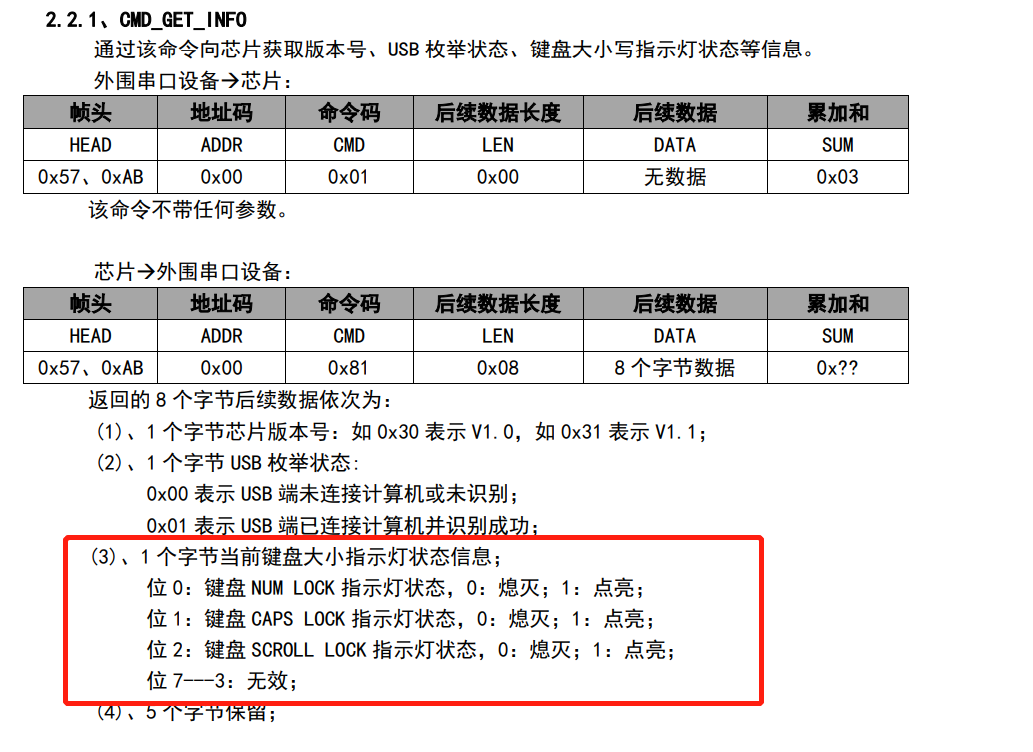

您好,CH9329芯片在监测到主机按下Caps Lock和Num Lock时会通过串口输出当前的指示信息,具体见串口通信协议文档的CMD_GET_INFO指令。链接地址:http://www.wch.cn/downloads/CH9329EVT_ZIP.html
