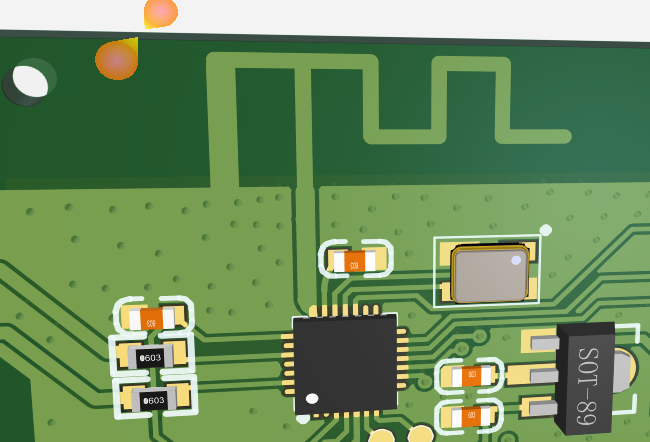

蓝牙天线布局和蓝牙天线设计参考
TECH_Hy 发表于: 2022-11-17 15:35:51
1#

更新日期：2022/11/17


1.pcb设计参考压缩包：

icon_rar.gifANT-F-2.4G-FR4.zip

热门产品 : CH233: USB PD快充协议芯片
本人小学生一枚 发表于: 2023-05-05 02:39:57
2#

请问这个要是从芯片引脚走线的话可以直接画吗，删掉一些过孔或者破坏一些铺铜会影响信号吗

TECH_Hy 发表于: 2023-05-05 09:41:16
3#

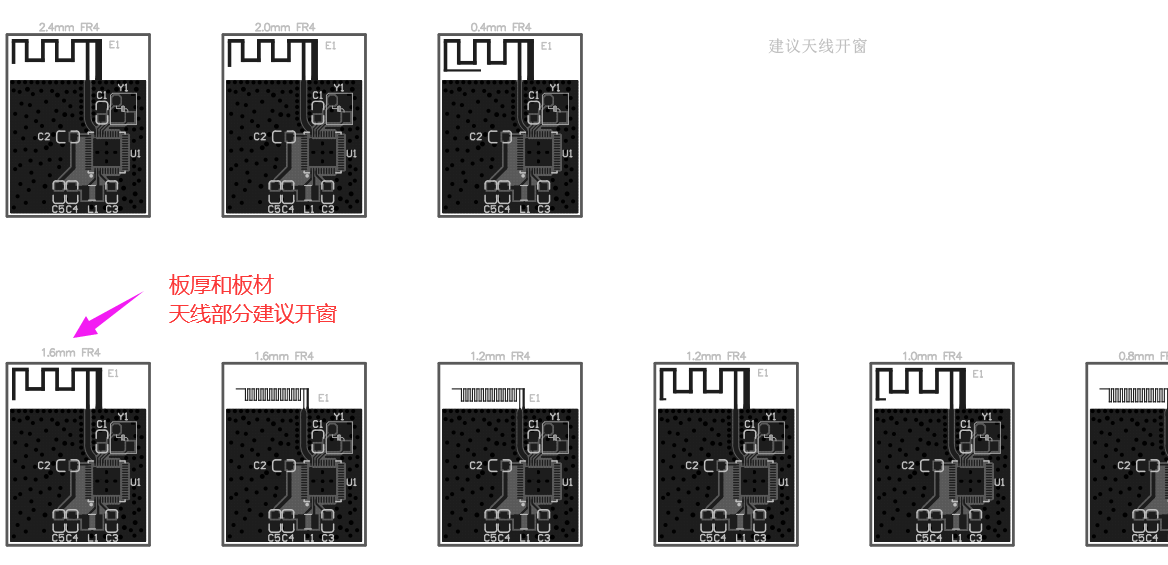

馈线要符合50欧姆阻抗，板厚，下方铺铜，粗细，与GND间距都有影响，不要随意修改。

瀚霆 发表于: 2023-05-08 15:24:38
4#

按照标准天线拿网分测了下天线性能好像不是很优秀， 这个是目前我在用的好像会比开发板多个6DB ，天线部分匹配这款没有做，是否天线存在优化的部分


icon_rar.gif天线参考.rar


伍_匕禾页走刀口 发表于: 2023-05-29 14:49:57
5#

我按照参考设计自己布了一块PCB，发现信号还是不如原厂在网上卖的【CH582F-MOD-C-ANT最小系统】模块效果好，请问这个板子的PCB设计文件能发出来给我用吗？

伍_匕禾页走刀口 发表于: 2023-05-29 15:15:38
6#

收到，谢谢

唐山百汇 发表于: 2023-10-03 06:02:29
7#

【CH582F-MOD-C-ANT最小系统】这个板子的资料也能给我一份吗？谢谢


唐山百汇 发表于: 2023-10-04 06:38:00
8#

我的邮箱：个人信息保护，已隐藏，谢谢

TECH_Lpc 发表于: 2023-10-07 13:14:42
9#

已发送至邮箱，请查收。

PengQR 发表于: 2023-11-07 15:24:47
10#

【CH582F-MOD-C-ANT最小系统】这个板子的资料和原理图也能给我一份吗？谢谢

个人信息保护，已隐藏

TECH_Lpc 发表于: 2023-11-07 15:34:37
11#

已发送至邮箱，请查收。

PengQR 发表于: 2023-11-07 15:35:24
12#

CH582F 的原理图和PCB，谢谢

PengQR 发表于: 2023-11-07 15:52:42
13#

收到，谢谢

今世 发表于: 2023-11-21 22:21:58
14#

同样需求一份 CH582F-MOD-C-ANT最小系统 PCB资料参考下设计，谢谢：个人信息保护，已隐藏

TECH_Hy 发表于: 2023-11-22 16:33:11
15#

邮件已发送，请查收。

今世 发表于: 2023-11-22 22:21:57
16#

谢谢，文件已收到，请问板厚是1.2mm的吗？
