USB转串口芯片 CH340


概述

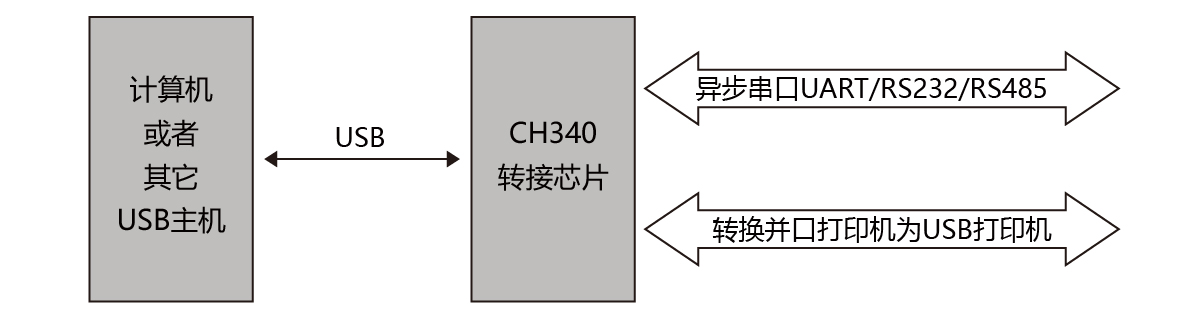

CH340是一个USB总线的转接芯片,实现USB转串口或者USB转打印口。
在串口方式下,CH340提供常用的MODEM联络信号,用于为计算机扩展异步串口,或者将普通的串口设备直接升级到USB总线。有关USB转打印口的说明请参考手册(二)CH340DS2。

特点

  • 全速USB设备接口,兼容USB V2.0。
  • 仿真标准串口,用于升级原串口外围设备,或者通过USB增加额外串口。
  • 计算机端Windows操作系统下的串口应用程序完全兼容,无需修改。
  • 硬件全双工串口,内置收发缓冲区,支持通讯波特率50bps~2Mbps。
  • 支持常用的MODEM联络信号RTS、DTR、DCD、RI、DSR、CTS。
  • 通过外加电平转换器件,提供RS232、RS485、RS422等接口。
  • CH340R芯片支持IrDA规范SIR红外线通讯,支持波特率2400bps到115200bps。
  • 内置固件,软件兼容CH341,可以直接使用CH341的VCP驱动程序。
  • 支持5V电源电压和3.3V电源电压。
  • CH340C/N/K/E/X/B内置时钟,无需外部晶振,CH340B还内置EEPROM用于配置序列号等。
  • 提供SOP-16、SOP-8和SSOP-20以及ESSOP-10、MSOP-10无铅封装,兼容RoHS。

封装

备注:CH340C、CH340N、CH340K、CH340E、CH340X和CH340B内置时钟,无需外部晶振。
      CH340B内置EEPROM用于配置序列号,以及部分功能可定制等。如需小体积建议用CH343P。
      CH340K内置三只二极管用于防止独立供电时MCU通过I/O引脚对CH340电流倒灌。
      CH340K的底板是0#引脚GND,是可选连接;3#引脚GND是必要连接。
      CH340X基于CH340E改进,增加了3.3V供电时的IO耐受5V特性。
      CH340X的6#引脚如果外加电阻可以将6#引脚从TNOW切换为DTR#,两种配置详见5.3节。
      CH340C如果批号4开头且末3位大于B40,则可为8#引脚加4.7K
Ω下拉电阻将其改为DTR#。
      CH340R提供反极性TXD和MODEM信号,已停产。
      CH340的USB收发器按USB2.0全内置设计,UD+和UD-引脚建议不要额外串接电阻。

开发资料

技术手册:CH340DS1.PDF
驱动程序:
    1、 CH341SER.EXE(Windows系统驱动,包含WIN10/WIN11系统32/64位);
    2、 CH341SER_ANDROID.ZIP(安卓免驱应用库及例程);
    3、 CH341SER_LINUX.ZIP(Linux系统驱动)
    4、 CH34XSER_MAC.ZIP(苹果系统驱动)
    5、 COMTransmit.ZIP(Windows串口调试软件)

原理图/PCB: CH340PCB.ZIP
相关方案:免外围电路的单片机串口一键下载方案
