USB PD受电协议芯片 CH224


概述

CH224单芯片集成USB PD等多种快充协议,支持PD3.0/2.0,BC1.2 等升压快充协议,CH221单芯片集成USB PD快充协议,支持PD3.0/2.0快充协议。CH224和CH221都支持自动检测VCONN及模拟E-Mark 芯片,最高支持100W 功率,内置PD通讯模块,集成度高,外围精简。集成输出电压检测功能,并且提供过温、过压保护等功能。可广泛应用于各类电子设备拓展高功率输入如无线充电器、电动牙刷、充电剃须刀、锂电池电动工具等各类应用场合。

功能特点

  • 支持4V 至22V输入电压
  • 支持PD3.0/2.0,BC1.2等快充协议
  • 支持USB Type-C PD,支持正反插检测与自动切换
  • 支持E-Mark 模拟,自动检测VCONN,支持100W 功率的PD请求
  • 请求电压可通过多种方法动态调整
  • 单芯片集成度高,外围精简,成本低
  • 内置过压保护模块OVA、超温保护模块OTA

应用场合

  • 无线充电器
  • 笔记本电脑充电线
  • 锂电池小家电
  • 锂电池电动工具
  • 移动电源

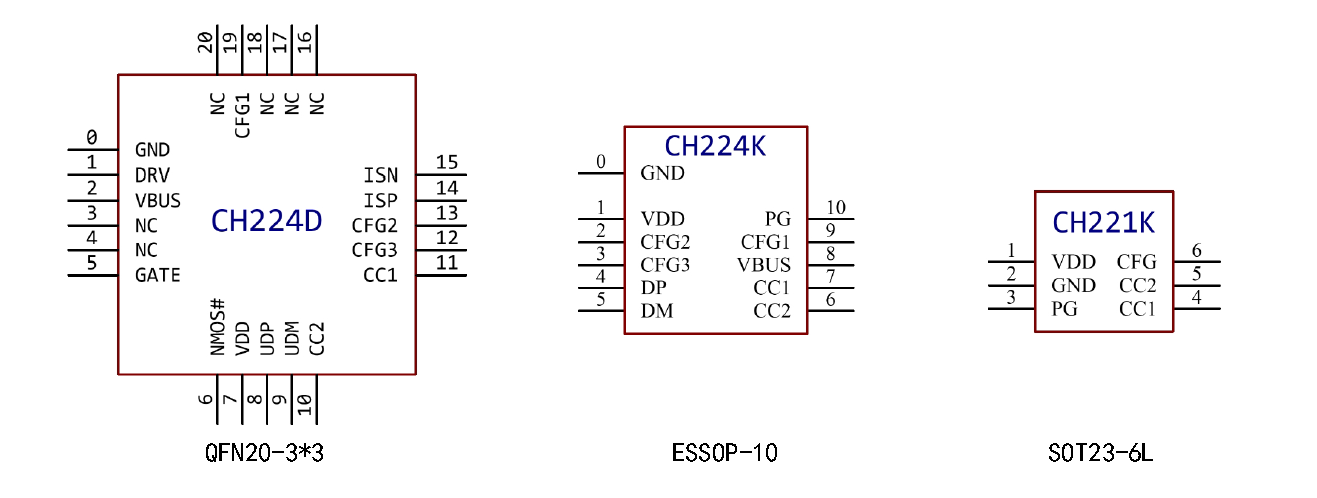

引脚
