32位大容量通用型RISC-V单片机 CH32V303

概述

CH32V303系列是基于32位RISC-V设计的工业级通用微控制器，配备了硬件堆栈区、快速中断入口，在标准RISC-V基础上大大提高了中断响应速度。CH32V303系列搭载V4F内核。加入单精度浮点指令集，扩充堆栈区，具有更高的运算性能，扩展串口UART数量到8组，电机定时器到4组。

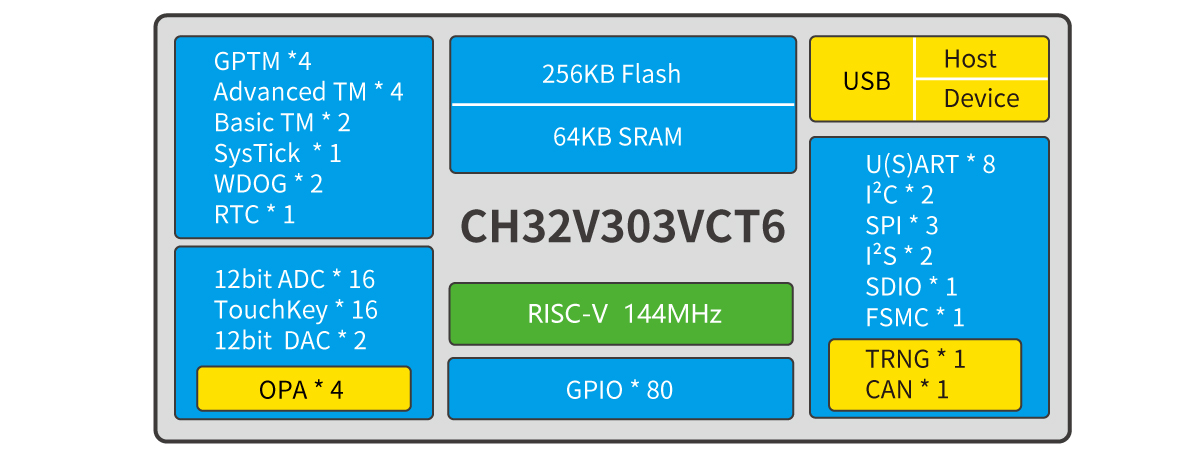

系统框图

产品特点

  • 青稞V4F处理器，最高144MHz系统主频
  • 支持单周期乘法和硬件除法，支持硬件浮点运算(FPU)
  • 64KB SRAM，256KB Flash
  • 供电电压：2.5/3.3V，GPIO单元独立供电
  • 多种低功耗模式：睡眠、停止、待机
  • 上/下电复位、可编程电压检测器
  • 2组18路通用DMA
  • 4组运放比较器
  • 1个随机数发生器TRNG
  • 2组12位DAC转换
  • 2单元16通道12位ADC转换，16路触摸按键TouchKey
  • 10组定时器
  • 1个USB2.0 FS主机/设备接口
  • 3个USART接口和5个UART接口
  • 1个CAN接口（2.0B主动）
  • SDIO接口、FSMC接口
  • 2组IIC接口、3组SPI接口、2组IIS接口
  • 80个I/O口，可以映射到16外部中断
  • CRC计算单元，96位芯片唯一ID
  • 串行2线调试接口
  • 封装形式：LQFP48、LQFP64M、LQFP100

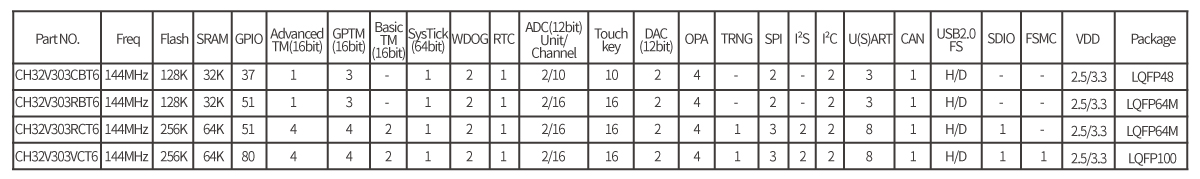

选型指南

开发资料

1、数据手册：CH32V307DS0.PDF，CH32FV2x_V3xRM.PDF
2、CH32V303评估板说明及应用参考例程：CH32V307EVT.ZIP
3、集成开发环境(IDE)：MounRiver Studio(MRS)

更多资料下载 样品索取 联系我们

相关资料

资料名称 资料简介
CH32xRM.PDF CH32x系列参考手册，针对用户的应用开发，提供了CH32F103x、CH32V103x产品的详细使用信息，适用于系列中不同存储器容量、功能资源、封装的产品。
CH32FV2x_V3xRM.PDF CH32FV2x_V3xRM应用手册，32位RISC-V架构通用微控制器，具有高效中断响应、标准内存保护、硬件除法、浮点运算等特点。 包含USB2.0主机/设备控制器、蓝牙5.3、以太网、多CAN、12位DAC/ADC、8组串口、电机定时器、运放、双DMA控制器等丰富的外设资源。
CH32V103EVT.ZIP CH32V103评估板说明及参考应用例程， 包含评估板使用及开发说明，USB-Host/Device、Touchkey、ADC、UART、SPI、IIC等示例程序。
CH32V20xEVT.ZIP CH32V203和CH32V208评估板说明及参考应用例程， 包含评估板使用及开发说明，ADC、CAN、以太网、I2C、SPI、TOUCHKEY、USB、UART、BLE等示例程序。
CH32V103DS0.PDF CH32V103数据手册，32位RISC-V指令集内核通用微控制器，具有快速中断响应和低功耗设计特点。集成丰富外设资源包括：USB2.0主机/设备控制器、多路触摸按键检测（TouchKey）、DMA控制器、12位ADC、RTC、7组定时器、多组I2C/UART/SPI等常用通讯接口。可满足电机控制、传感器采集、医疗保健、消费电子等市场多方面的应用需求。
CH32F103DS0.PDF CH32F103数据手册， 32位Cortex-M3 内核通用微控制器。片上集成双 USB2.0 控制器、多通道 TouchKey、12 位 DAC，多通道 12 位 ADC、 多组定时器、 CAN 通讯控制器、 I2C/UART/SPI 等丰富的外设资源。
CH32V307EVT.ZIP CH32V307评估板说明及参考应用例程，包含评估板使用及开发说明，ADC, DAC, Touchkey,USB2.0高速,USB全速，Ethernet, SDIO, FSMC, SPI, UART, CAN, OTG等示例程序。
CH32F103EVT.ZIP CH32F103评估板说明及参考应用例程， 包含评估板使用及开发说明，USB-Host/Device、DAC、Touchkey、ADC、UART、SPI等示例程序。
CH334DS0.PDF CH334/CH335简介，4口USB2.0高速HUB集线器芯片，支持高性能的MTT模式，支持过流检测与端口电源控制，可应用于计算机和工控机主板、外设、嵌入式系统等。
CH132DS1.PDF ULPI接口的高速USB PHY/Transceiver/收发器芯片CH132手册，支持USB2.0高速480Mbps、全速和低速，用于MCU扩展USB主机口或设备口
QingKeV4_Processor_Manual.PDF QingKeV4微处理器手册，青稞V4微处理器是基于标准RISC-V指令集架构，自研的32位通用MCU微处理器。支持RV32IMACF指令集和自扩展字节和半字操作压缩指令，支持中断嵌套、硬件压栈（HPE）、免表中断（VTF），支持多种低功耗模式，增强的两线调试接口，支持标准RISC-V调试，具有物理内存保护（PMP）等功能。
