USB HUB控制器芯片 CH334/5


概述

CH334 和CH335 是符合 USB2.0 协议规范的4 端口 USB HUB 控制器芯片,上行端口支持 USB2.0高速和全速,下行端口支持 USB2.0 高速480Mbps、全速 12Mbps 和低速1.5Mbps。不但支持低成本的的 STT 模式(单个TT分时调度4个下行端口),还支持高性能的 MTT 模式 (4个TT各对应1个端口,并发处理)。
工业级设计,外围精简,可应用于计算机和工控机主板、外设、嵌入式系统等。

特点

  • 4口 USB 集线器,提供4个 USB2.0 下行端口,向下兼容 USB1.1 协议规范
  • 支持各端口独立电源控制或 GANG 整体联动电源控制
  • 支持各端口独立过流检测或 GANG 整体过流检测,支持5V耐压过流信号输入
  • 支持高性能的 MTT 模式,为每个端口提供独立TT实现满带宽并发传输,总带宽是 STT 的4倍
  • 支持端口状态 LED 指示灯
  • 可通过外部 EEPROM 配置是否支持复合设备、不可移除设备、自定义 VID、PID 和端口配置
  • 内置信息存储器,针对行业特殊需求可批量定制厂商或产品信息及配置
  • 自研的专用 USB PHY,低功耗技术,相比第一代 HUB 芯片功耗大幅降低,支持自供电或总线供电
  • 可通过 I/O 引脚或外部 EEPROM 配置自供电或总线供电模式
  • 提供晶体振荡器,内置电容,支持外部 12MHz 输入,内置 PLL 为 USB PHY 提供 480MHz 时钟
  • 上行端口内置 1.5KΩ 上拉电阻,下行端口内置 USB Host 主机所需下拉电阻,外围精简
  • 内置 LDO线性降压调节器,可将 USB 总线电源电压转换为芯片的 3.3V 工作电源
  • 6KV 增强 ESD 性能,Class 3A
  • 工业级温度范围:-40~85℃
  • 提供QFN28、SOP16、QSOP28 等多种小体积、低成本、易加工的封装形式

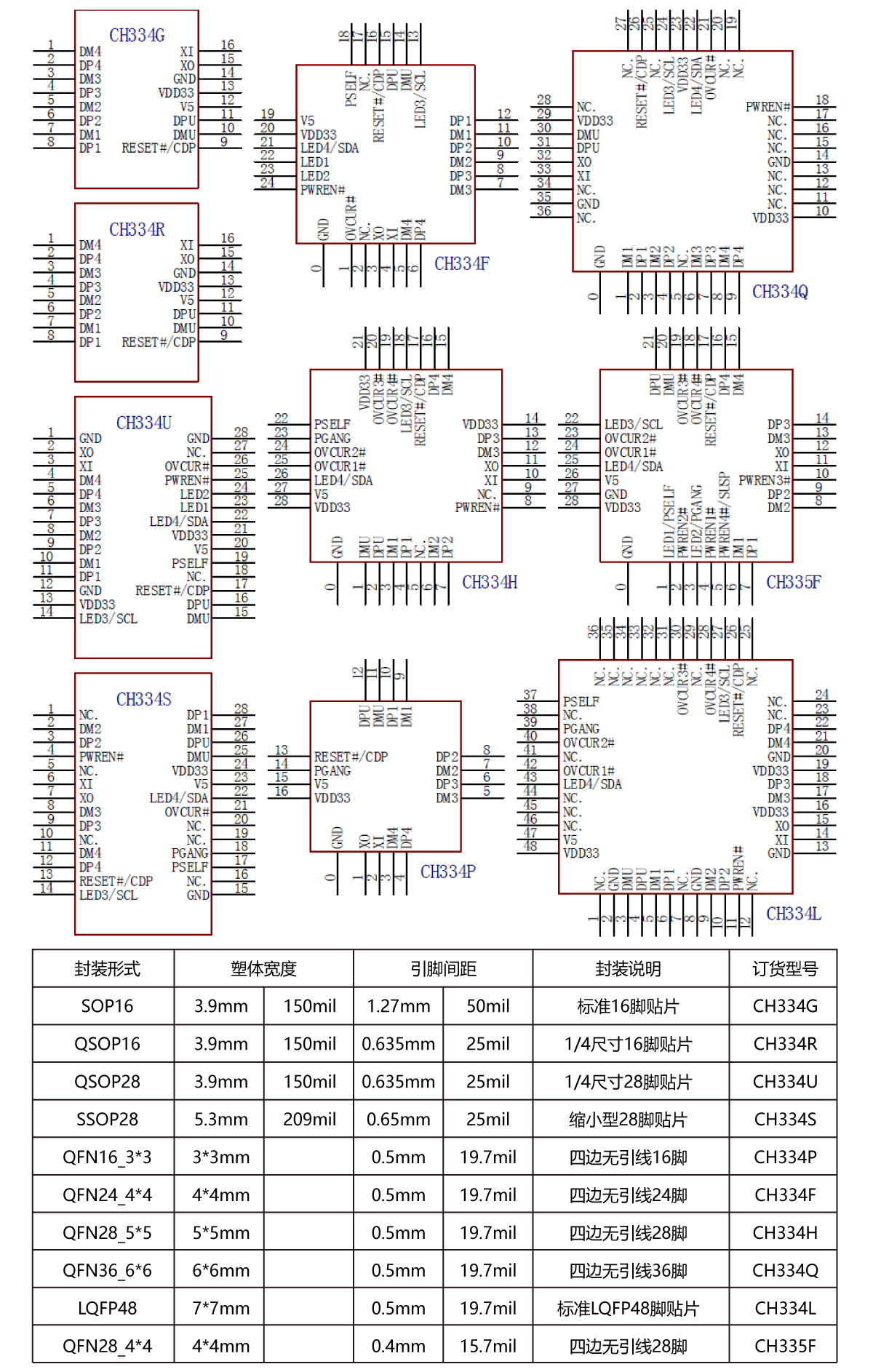

封装
