概述

CH344是一款USB总线的转接芯片，实现USB转四个异步串口UART0/1/2/3功能，用于为计算机扩展异步串口，或者将普通的串口设备或者MCU直接升级到USB总线。

特点

• CH344Q为480Mbps高速USB设备接口，CH344L为12Mbps全速USB设备接口。
• 内置固件，仿真标准串口，用于升级原串口外围设备，或者通过USB增加额外串口。
• 计算机端Windows操作系统下的串口应用程序完全兼容，无需修改。
• 支持免安装的操作系统内置CDC类驱动程序或者多功能高速率的VCP厂商驱动程序。
• 硬件全双工串口，内置独立的收发缓冲区。
• CH344Q支持通讯波特率1200bps～6Mbps，CH344L支持1200bps～230400bps。
• 串口支持8个数据位，支持奇校验、偶校验以及无校验。
• 每个串口内置1024字节的接收FIFO，512字节的发送FIFO。
• 支持常用的MODEM联络信号CTS和RTS。
• 支持CTS和RTS硬件自动流控。
• 支持半双工，提供串口正在发送状态指示TNOW，可用于控制RS485收发切换。
• 支持最多16路GPIO输入输出功能。
• 通过外加电平转换器件，支持RS232、RS485、RS422等接口。
• 内置EEPROM，可配置芯片VID、PID、最大电流值、厂商和产品信息字符串等参数。
• 单一3.3V供电。
• 提供LQFP48无铅封装，兼容RoHS。

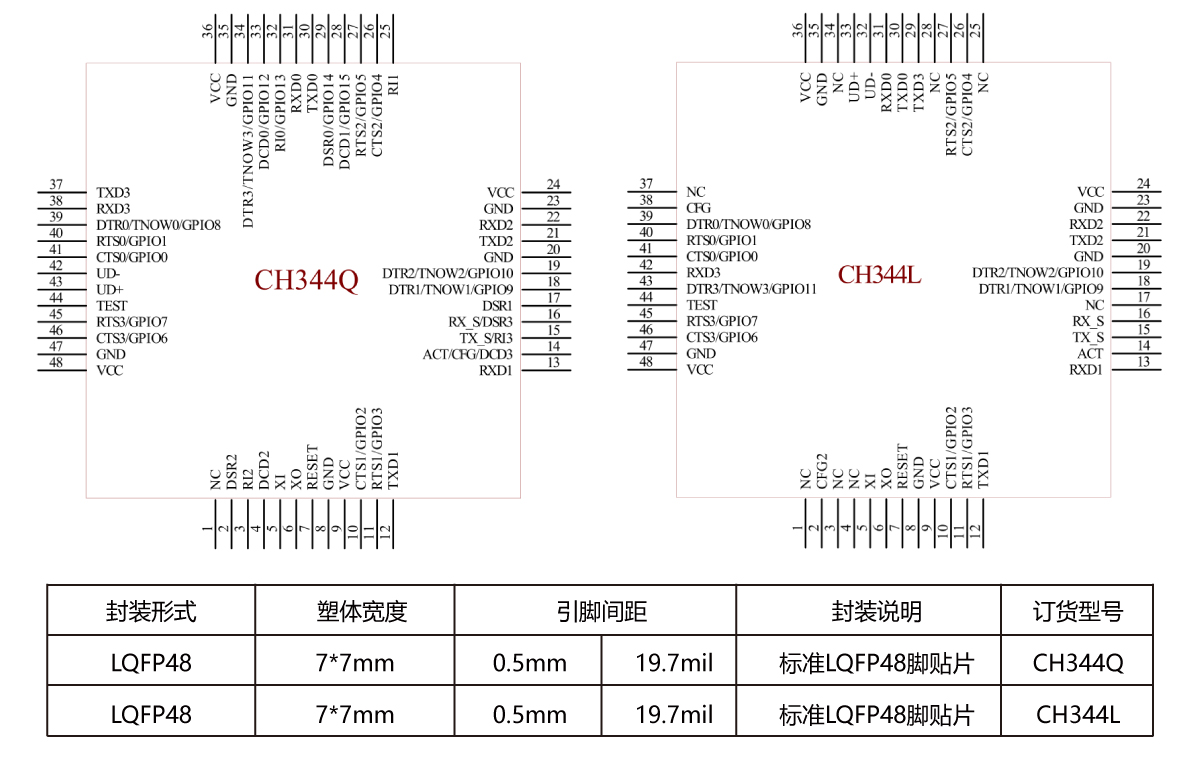

封装

注：CH344的USB收发器按USB2.0全内置设计，UD+和UD-引脚不能串接电阻，否则影响信号质量。
