32位高速USB、SD和SATA加密型MCU CH568


概述

CH568是一款高性能32位精简指令集微控制器,系统主频可达120MHZ。片上集成高速USB控制器、SATA2.0控制器以及多组SDIO控制器接口等外设资源,并提供SM4和AES两种加解密算法,支持8种加解密模式。可广泛应用高速传输、信息安全领域。

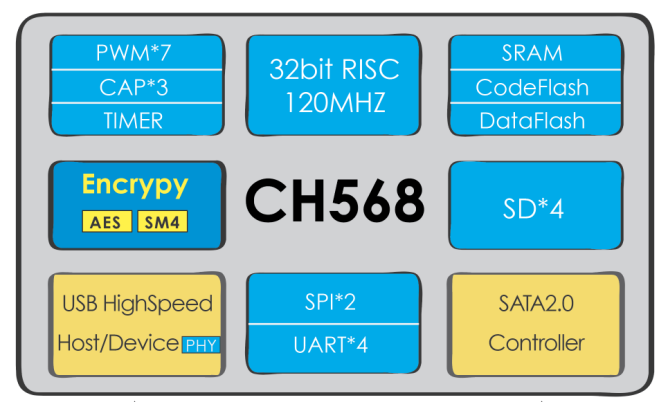

系统框图



特点

  • 32位RISC指令集,120M主频。
  • 192KB CodeFlash、32KB SRAM、32KB DATA Flash。
  • SATA主机/设备控制器。
  • USB2.0 高速主/从接口(内置PHY),支持DMA。
  • 4组SDIO接口。
  • 支持SM4/AES加密算法,8种加密模式。
  • 4组串口、2组SPI。
  • 支持低功耗睡眠模式,部分GPIO、USB或者SATA信号可唤醒。
  • 7路PWM、3组26位定时器。
  • 唯一64bit ID识别号。
  • 封装:LQFP48。
