低功耗蓝牙串口透传芯片 CH9141

概述

CH9141是一款蓝牙串口透传芯片，芯片支持广播模式、主机模式和从机模式，支持蓝牙BLE4.2。支持串口AT配置和在从机模式下的蓝牙通信配置，支持MODEM联络信号，并提供通用GPIO、同步GPIO、ADC 采集功能，串口波特率最高1Mbps。蓝牙从机模式下可设置蓝牙名称、厂商信息等参数，可通过APP 或者串口命令轻松配置，方便快捷。
提供电脑端虚拟串口驱动可使蓝牙接口直接使用串口调试工具、兼容串口应用程序，无需二次开发即可与串口接口通讯，轻松让串口实现免插线和不受线缆距离限制。
下图为CH9141一些应用方案框图：

特点

  • 支持广播模式、主机模式和从机模式
  • 支持串口AT配置和蓝牙传输配置
  • 提供电脑端蓝牙虚拟串口驱动
  • 兼容已有串口软件和工具，无需二次开发
  • 支持 Windows/Linux/Android/iOS 等系统蓝牙主机连接
  • 提供通用GPIO和同步GPIO功能，支持蓝牙控制
  • 支持一路12位ADC采集，支持蓝牙读取
  • 掉电睡眠电流0.3uA
  • 传输距离100米
  • 发射功率8档可调
  • 支持 3.3V和2.5V 工作电压
  • 异步串口最高通讯波特率1Mbps
  • 串口支持MODEM联络信号RTS、DTR、DCD、RI、DSR、CTS
  • 串口支持5、6、7或者8个数据位以及1或者2个停止位
  • 串口支持奇、偶、无校验、空白0、标志1等校验方式
  • 支持获取芯片供电电压参数
  • 32K时钟源可选外部晶振
  • 提供QFN28方形无引线28脚封装和ESSOP10封装

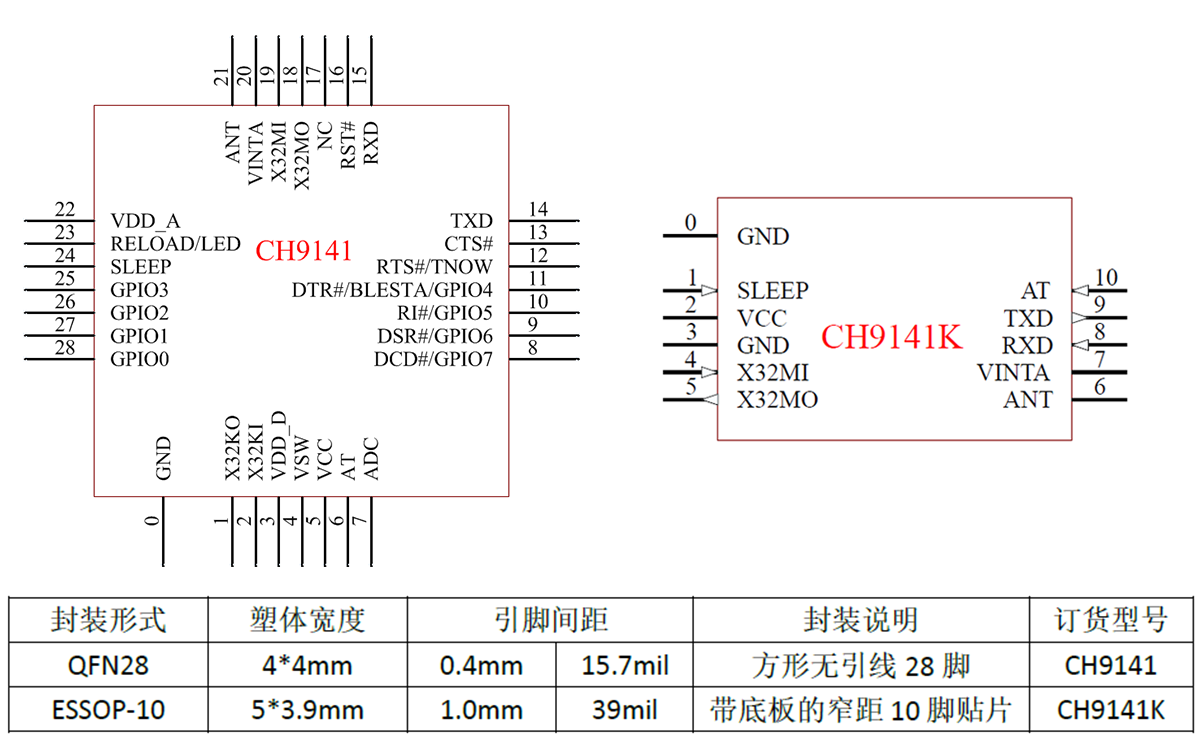

封装

开发资料

产品手册：CH9141DS1.PDF

更多资料下载 样品索取 联系我们

相关资料

资料名称 资料简介
CH579DS1.PDF CH579技术手册，BLE无线通讯的32位Cortex-M0内核微控制器，250K ROM，32K SRAM，功耗低至0.2uA。片上集成了以太网控制器及收发器、全速USB主机和设备控制器及收发器、段式LCD驱动模块、12-bit ADC、 触摸按键检测模块、RTC等，提供以太网和蓝牙协议栈及应用层API。
CH9121DS1.PDF CH9121技术手册，实现异步串口数据和以太网络数据的双向透明传输，支持串口及网络配置、内置PHY、无需单片机编程、快速实现串口设备联网。
CH9120DS1.PDF CH9120技术手册,实现异步串口数据和以太网数据双向透明传输，支持串口及网络配置，内置10MPHY,无需单片机编程，快速实现串口设备联网。
BleUartLib.ZIP CH9140/CH9141/CH9143的各系统平台BLE串口接口库，用于为CH914X低功耗蓝牙转串口的芯片模组开发APP时调用。库提供BLE串口设备的自动搜索连接、打开关闭、串口参数设置、MODEM操作、串口读写、蓝牙控制器版本号查询等操作API函数。
BleUartApp.ZIP 软件为CH9140/CH9141/CH9143低功耗蓝牙转串口的CH914X芯片模组，提供BLE串口设备的自动搜索连接、打开关闭、串口参数设置、MODEM操作、串口读写等功能，提供Windows/Android/Linux/iOS/微信各平台版本。
WCHBleLib_MultiOS.ZIP CH579/CH578/CH573/CH9143/CH9141/CH9140的各系统平台低功耗蓝牙开发接口库，提供BLE设备的枚举、扫描、连接和检测，蓝牙服务和特征的枚举、读写、订阅，控制器版本查询等API函数。支持Windows/Android/Linux/iOS/微信等各平台。
