BLE/UART/USB 三通芯片 CH9143


概述

CH9143是一款BLE/UART/USB 三通芯片,实现蓝牙、USB 接口和串口接口之间数据互传。蓝牙支持主机模式、从机模式和主从一体模式,从机模式和主从一体下可对蓝牙通讯以及参数进行配置,支持BLE4.2。串口支持AT 指令配置,支持MODEM 联络信号,最高波特率1Mbps。同时可实现计算机USB 接口、串口和蓝牙之间联机调试或数据监控。
USB和BLE虚拟化串口技术,电脑端提供虚拟串口驱动,屏蔽蓝牙和USB底层技术细节,无需二次开发,即连即用,兼容常规串口应用程序和串口调试工具,快速实现三路“串口”相互传输。

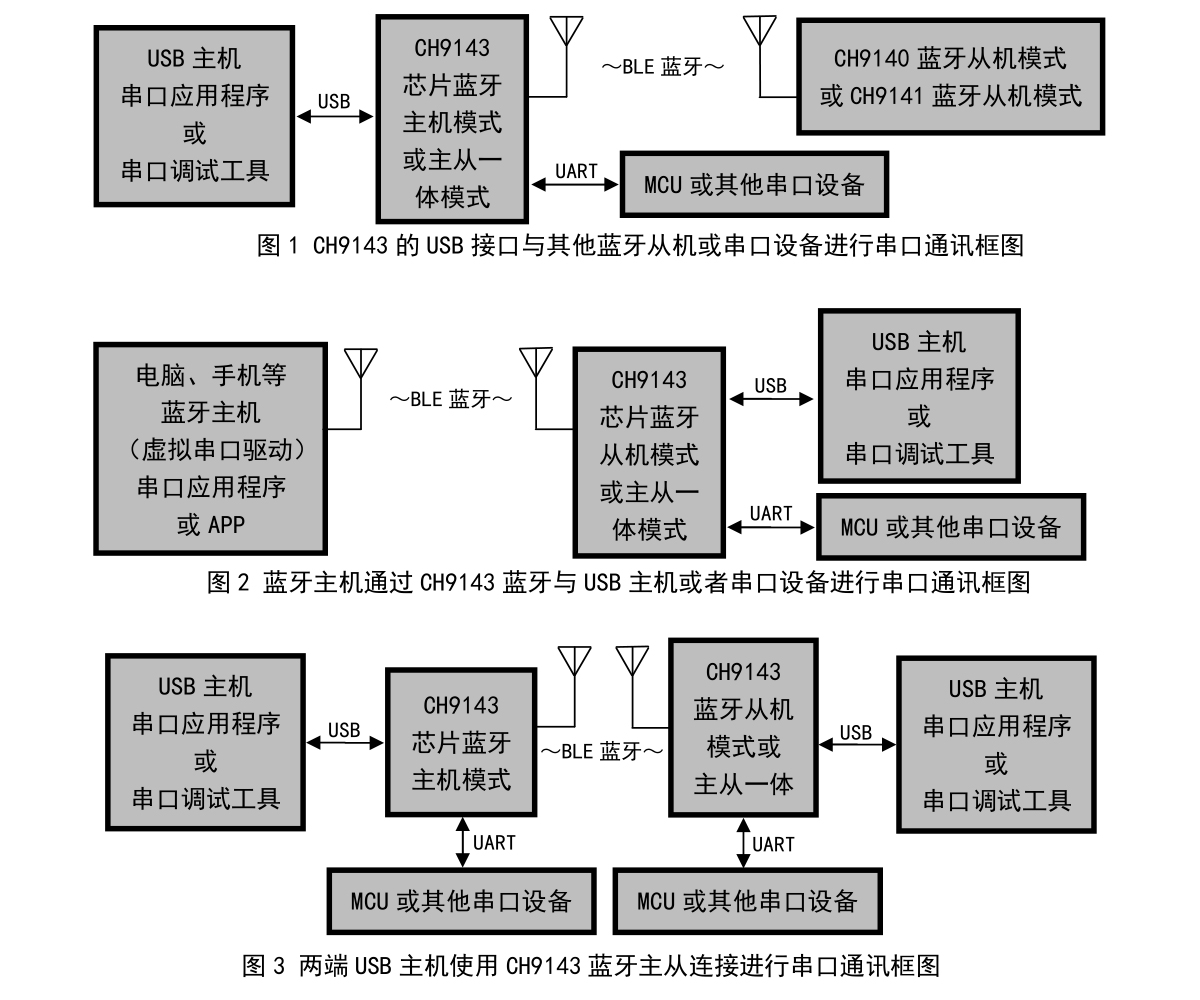

下图为CH9143一些应用方案框图:

特点

  • 蓝牙、USB接口、串口三接口数据互传
  • 蓝牙支持从机模式、主机模式和主从一体模式
  • 提供电脑端USB和蓝牙虚拟串口驱动
  • 兼容已有串口软件和工具,无需二次开发
  • 支持 Windows/Linux/Android/iOS 等系统蓝牙主机连接
  • 两种串口驱动程序模式:厂商驱动程序模式和免安装的USB-CDC驱动程序模式
  • 蓝牙传输距离100m
  • 蓝牙发送功率8档可调
  • 支持3.3V和2.5V工作电压
  • 支持蓝牙传输配置,串口AT指令配置
  • 异步串口最高通讯波特率1Mbps
  • 串口支持MODEM联络信号RTS、DTR、DCD、RI、DSR、CTS
  • 串口支持5、6、7或8个数据位以及1或2个停止位
  • 串口支持奇、偶、无校验、空白0、标志1等校验方式
  • 全速USB设备接口,兼容USB V2.0
  • 32K时钟源可选外部晶振

封装

开发资料

产品手册:CH9143DS1.PDF


相关资料

资料名称 资料简介
CH9140DS1.PDF CH9140简介手册,蓝牙转串口芯片,支持蓝牙主从一体模式或从机模式,支持蓝牙 BLE4.2,蓝牙主从模式可以自动连接或绑定,电脑端提供BLE虚拟串口驱动,兼容常规串口应用程序和串口调试工具,无需二次开发,实现无线串口和串口延长功能。
BleUartLib.ZIP CH9140/CH9141/CH9143的各系统平台BLE串口接口库,用于为CH914X低功耗蓝牙转串口的芯片模组开发APP时调用。库提供BLE串口设备的自动搜索连接、打开关闭、串口参数设置、MODEM操作、串口读写、蓝牙控制器版本号查询等操作API函数。
BleUartApp.ZIP 软件为CH9140/CH9141/CH9143低功耗蓝牙转串口的CH914X芯片模组,提供BLE串口设备的自动搜索连接、打开关闭、串口参数设置、MODEM操作、串口读写等功能,提供Windows/Android/Linux/iOS/微信各平台版本。
WCHBleLib_MultiOS.ZIP CH579/CH578/CH573/CH9143/CH9141/CH9140的各系统平台低功耗蓝牙开发接口库,提供BLE设备的枚举、扫描、连接和检测,蓝牙服务和特征的枚举、读写、订阅,控制器版本查询等API函数。支持Windows/Android/Linux/iOS/微信等各平台。
