(左上角模式配置不操作)

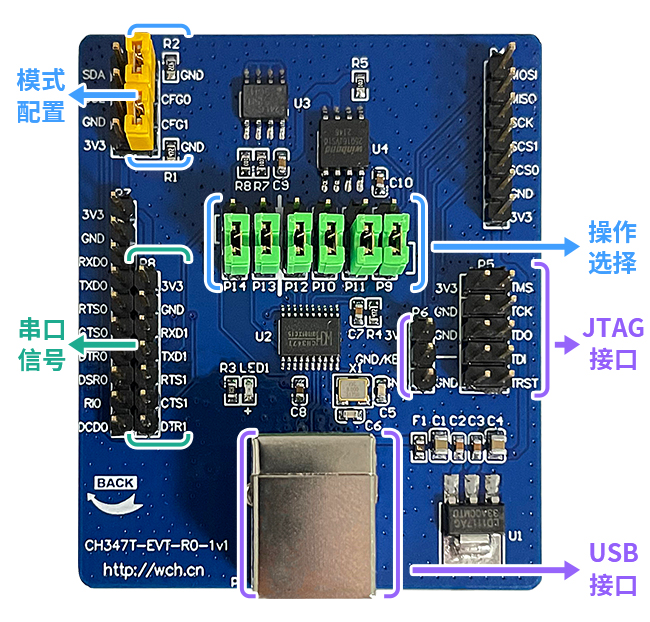

接线图如下：
功能引脚提供UART0和UART1串口信号。

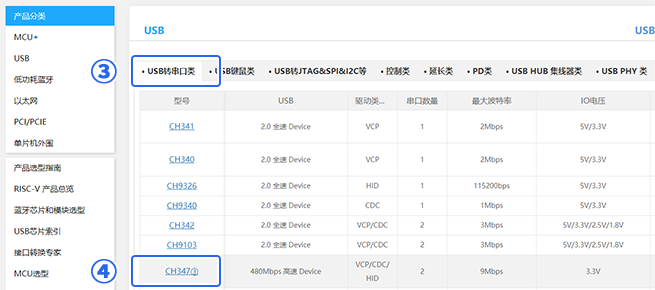

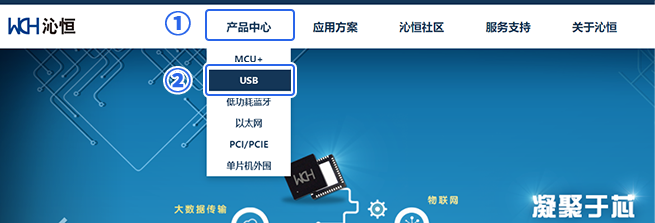

1、安装串口驱动“CH343SER.EXE”。

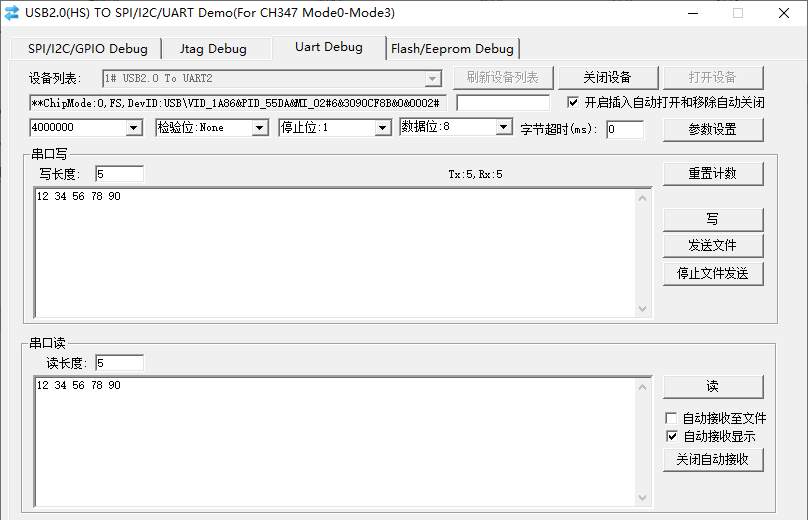

2、打开CH347应用软件切换至“Uart Debug”或通用串口调试工具：
USB
(左上角模式配置处CFG0与GND连接)

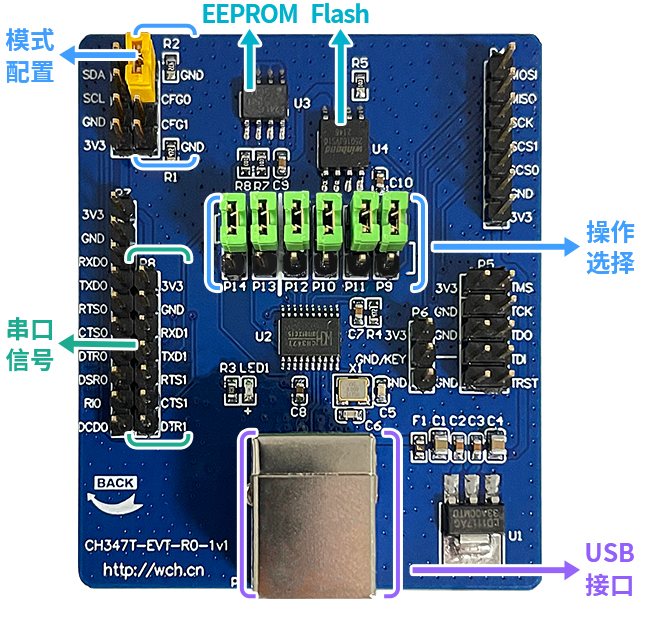

1、操作串口、SPI、IIC接口，接线图如下：
提供UART1串口信号+SPI+IIC接口信号。
1、安装CH347的USB转IIC、SPI、JTAG和GPIO等接口驱动“CH341PAR.EXE”。
2、打开CH347应用软件切换至“SPI/I2C/GPIO Debug”：
3、设定SPI参数后点击“初始化SPI（C0）”，此页面可操作SPI、I2C、GPIO等接口，切换至“Uart Debug”界面使用UART接口：
(左上角模式配置处CFG1与GND连接)
1、操作串口、SPI、IIC接口，接线图如下：
提供UART1串口信号+SPI+IIC接口信号。
1、此模式下无需安装驱动。
2、打开CH347应用软件切换至“SPI/I2C/GPIO Debug”：
3、设定SPI参数后点击“初始化SPI（C0）”，此页面可操作SPI、I2C、GPIO等接口，切换至“Uart Debug”界面使用UART接口：
(左上角CFG0和CFG1分别与GND连接)
接线图如下所示：
提供UART1串口信号+JTAG接口信号。
1、安装CH347的USB转IIC、SPI、JTAG和GPIO等接口驱动“CH341PAR.EXE”。
2、打开CH347应用软件切换至“Jtag Debug”：
3、设定JTAG TCK速率参数后点击“JtagConfig (D0)”，此页面可操作JTAG接口，切换至“Uart Debug”界面使用UART接口：
