ch340k自动下载电路无法正常
焦糖玛奇朵 发表于: 2023-04-05 18:51:32
1#

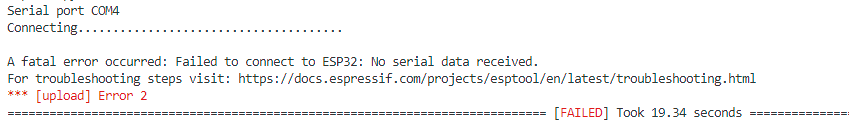

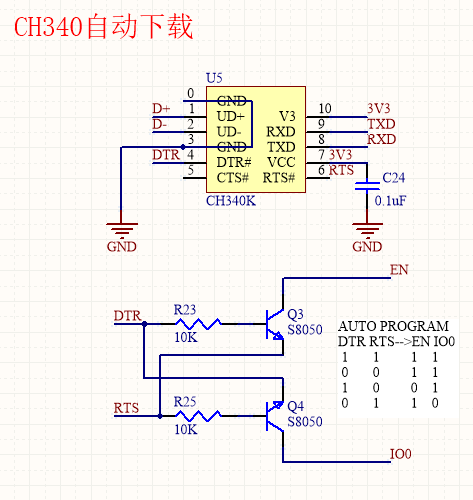

如上图，使用CH340K搭配两只三极管作为ESP32的自动下载电路，但是ESP32编译器提示是这样的，如下图

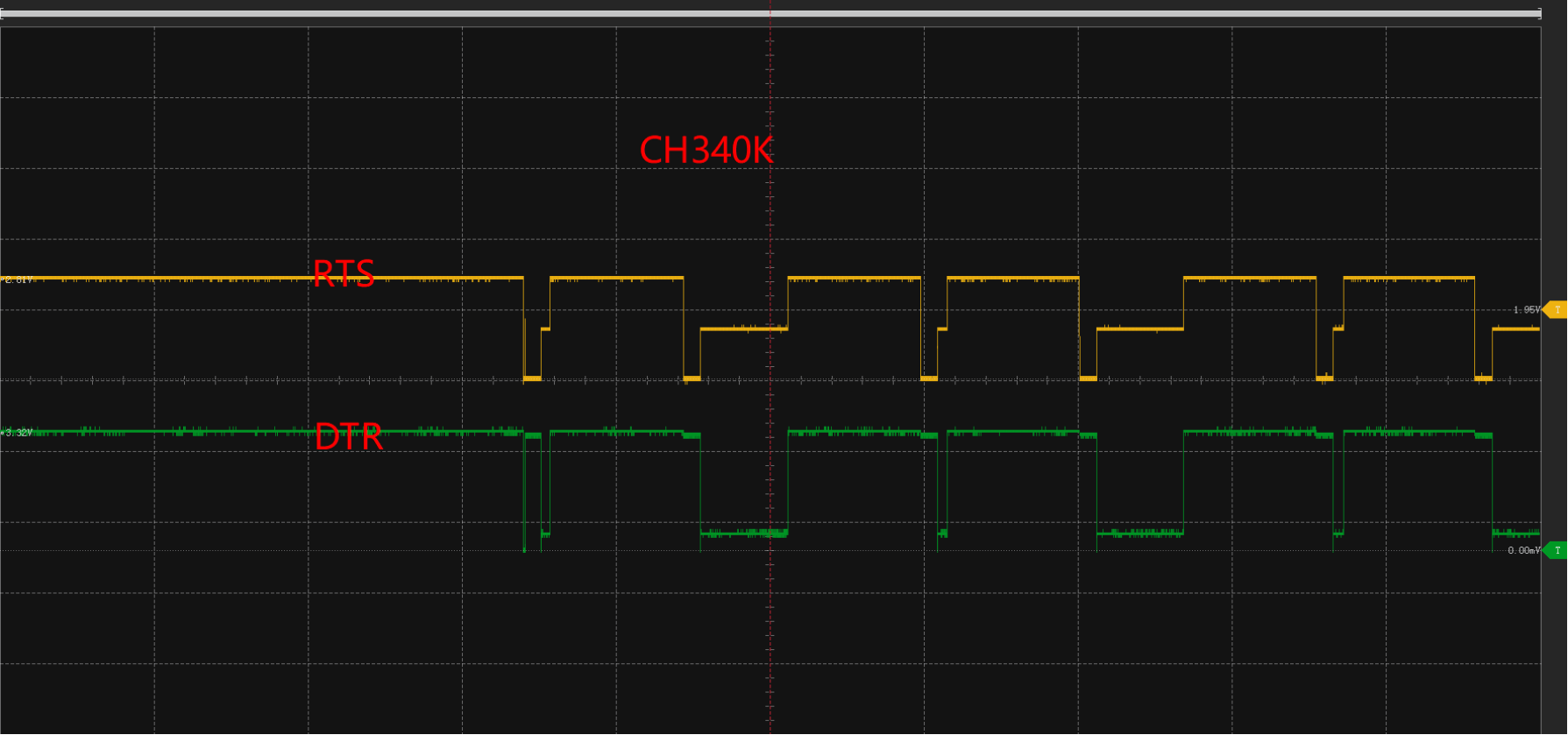

使用示波器量测CH340K的DTR及RTS两引脚波形，如下，

请问：

  1. 为何RTS会出现台阶；

  2. 自动下载电路这两个时序是否正确，如不正确，该如何调整电路。

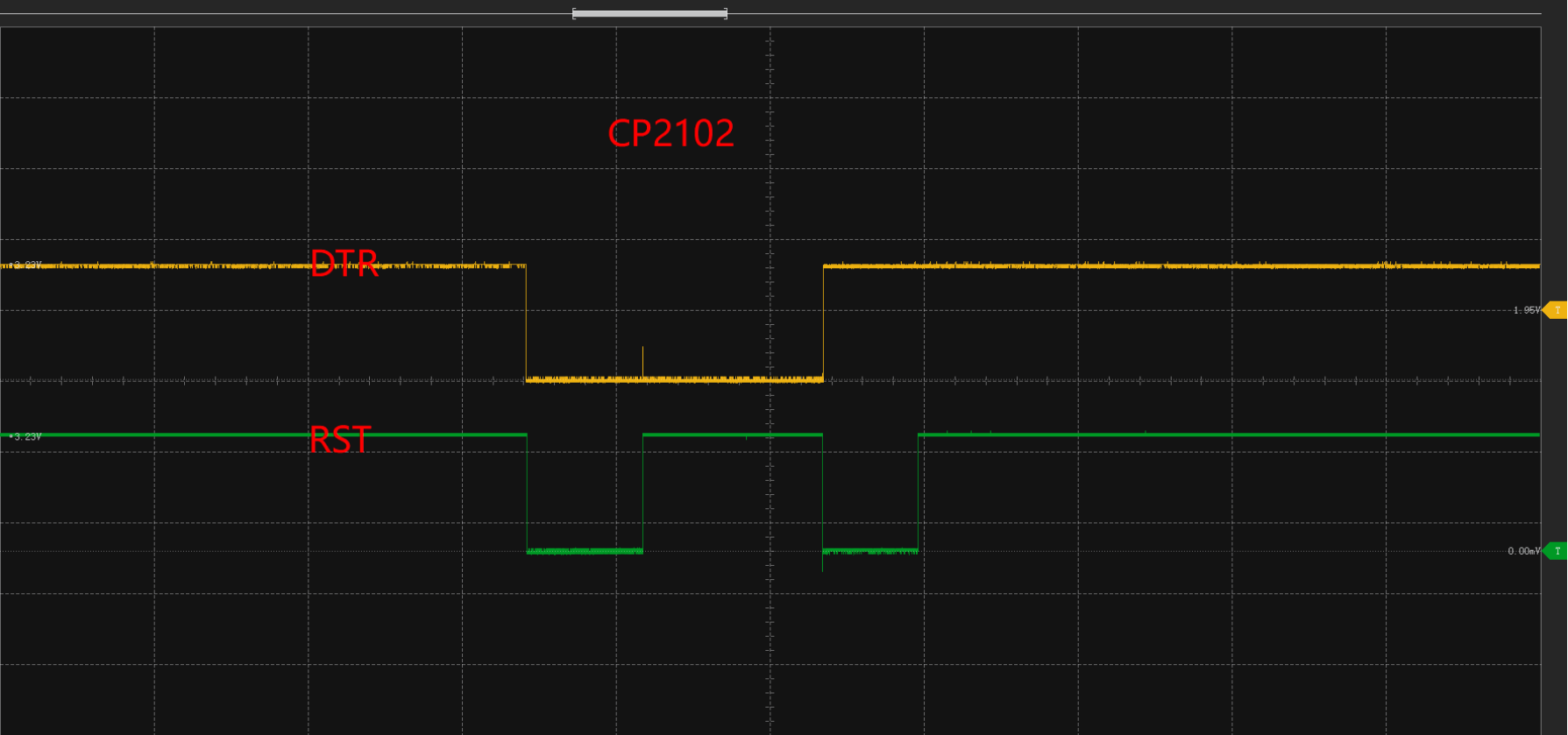

附上某CP2102可正常自动下载的波形图，如下



希望可以尽快得到答复，谢谢！

热门产品 : CH347:高速USB转接芯片
TECH39 发表于: 2023-04-06 11:18:53
2#

您好，请使用最新串口驱动：https://www.wch.cn/downloads/CH341SER_EXE.html

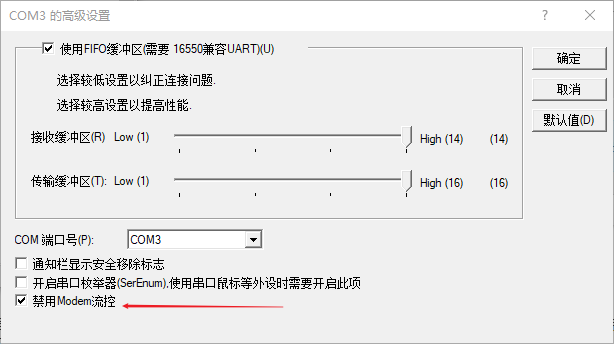

在串口属性页中，开启此选项做下重试。


此外，串口波形有阶梯有较大可能是因为CH340K内置防倒灌二极管，且MCU端上拉较弱导致。可以对端MCU的输入端增加强上拉电阻对比看下。

焦糖玛奇朵 发表于: 2023-04-06 22:41:32
3#

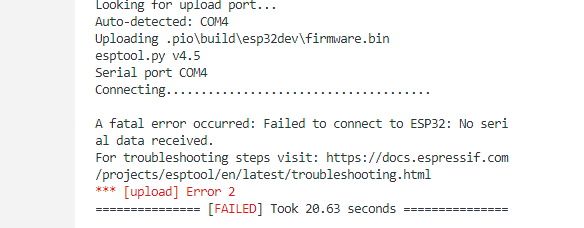

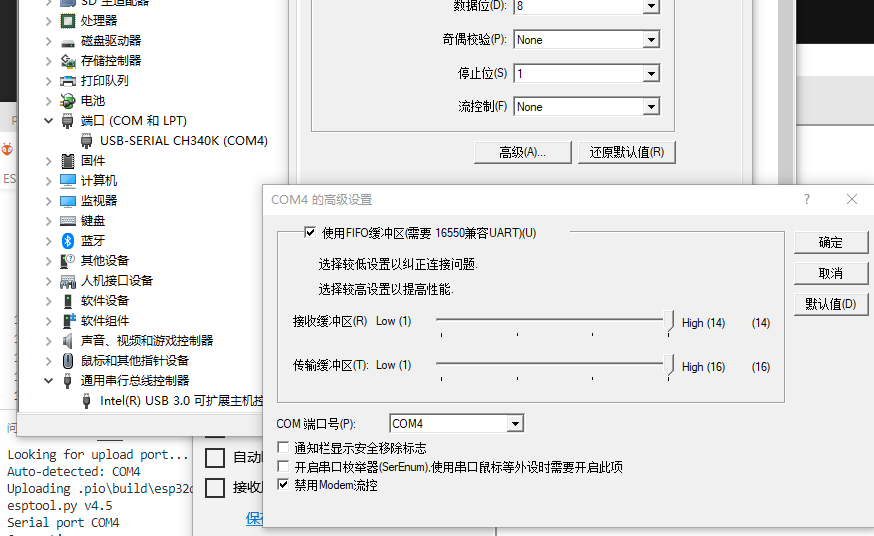

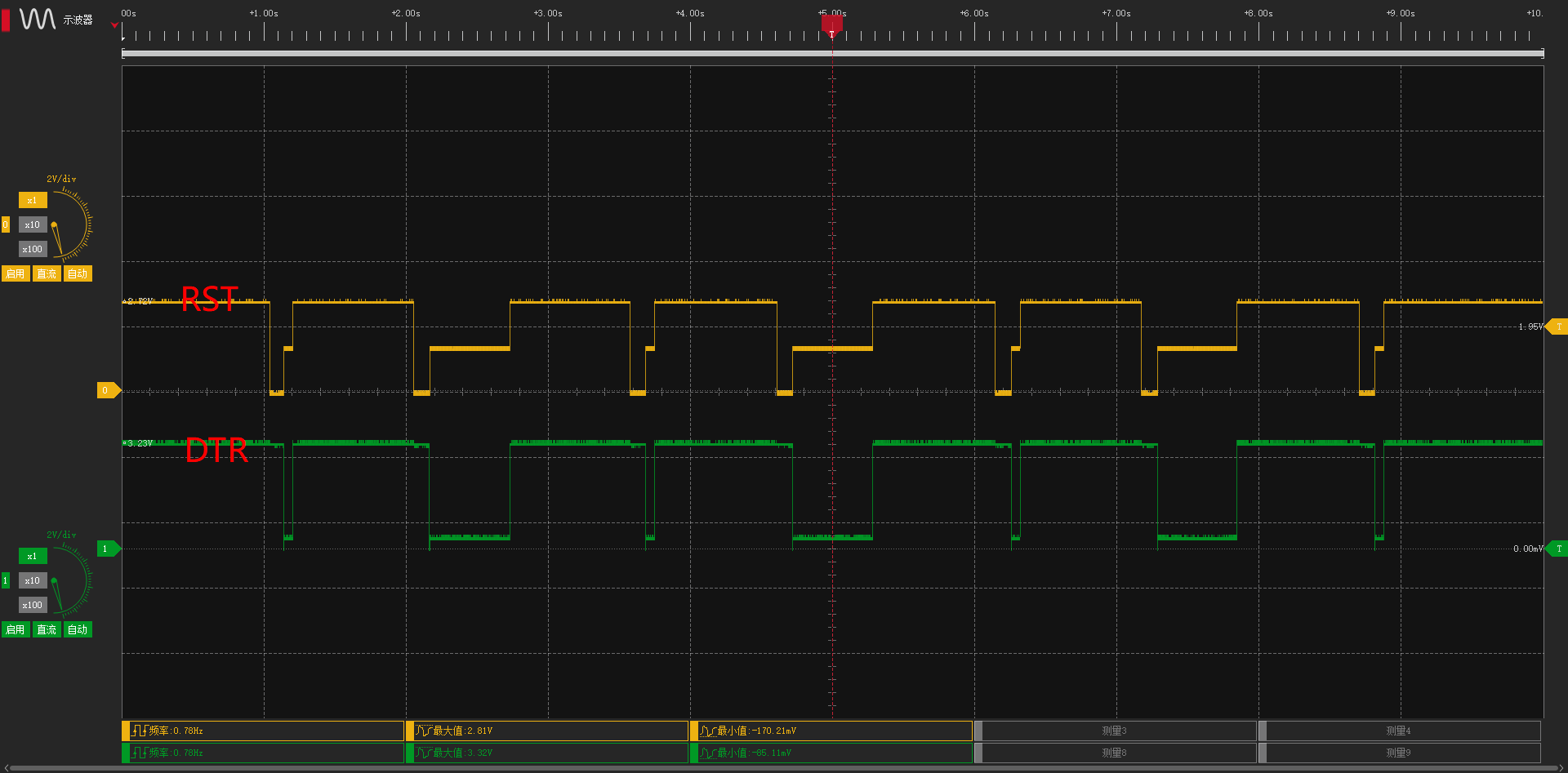

你好，我已按照你的方法设置，但还是无法烧录程序，新抓取的波形如下：








焦糖玛奇朵 发表于: 2023-04-06 23:11:07
4#

是不是CH340K不能作为ESP32的自动下载电路啊，我第一次用CH340K设计ESP32的自动下载电路

TECH39 发表于: 2023-04-07 17:33:30
5#

您好，CH340K搭配ESP32用于一键下载电路，我们客户这边使用很多，原理上是没有问题的。如上电源台阶较奇怪，并不是CH340K芯片的信号特征。不排除后级三极管型号或者方向有错误，您可对比下看下。

焦糖玛奇朵 发表于: 2023-04-08 09:35:38
6#

谢谢，问题已经排查到，由于tx和rx短路造成
