画的CH344Q的板子 没有成功运行, 请求帮助

您好, 我做了一个 CH344Q芯片 的验证板, 但是现在板子通电后, 没有枚举出4个COM口, 设备管理器中也没有出现 插拔USB的事件, 看起来就像是 模块根本没有正常工作. 一直没有找到问题, 特来请求帮忙看一下 原理图是否有问题, 多谢~


USB插入电脑后,

1. 量了ch344周围的电容电压, 都是3.3V.

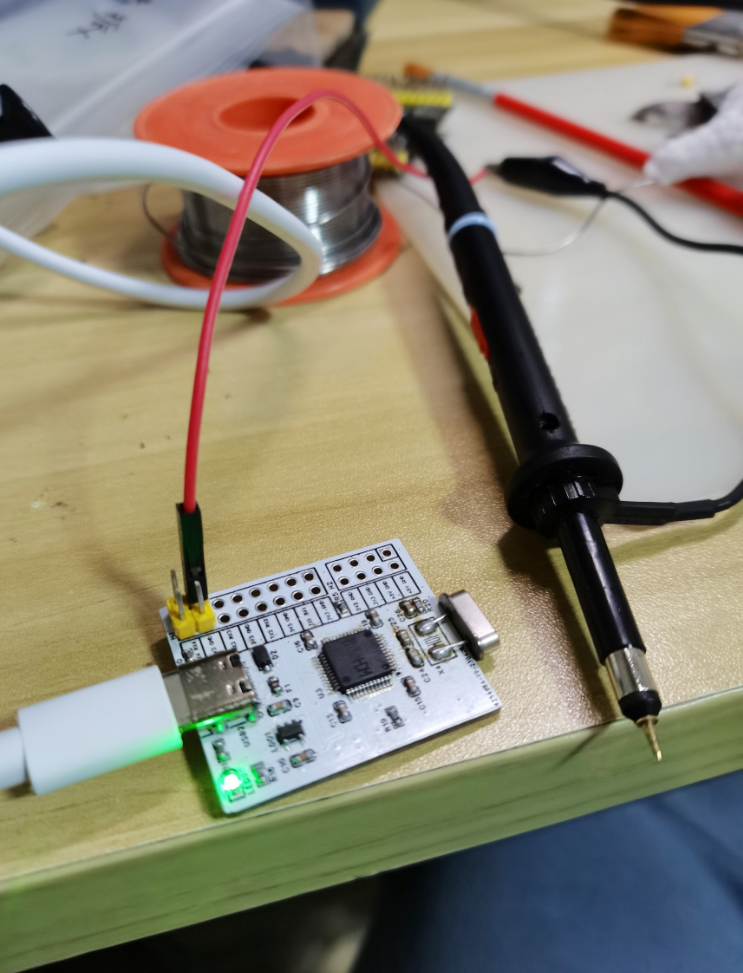

2. 用示波器, 测量了晶振, 示波器的地 接在 板子上的GND上, 示波器的信号头分别 测量 无源晶振的两端 都没有发现8MHz的晶振信号.

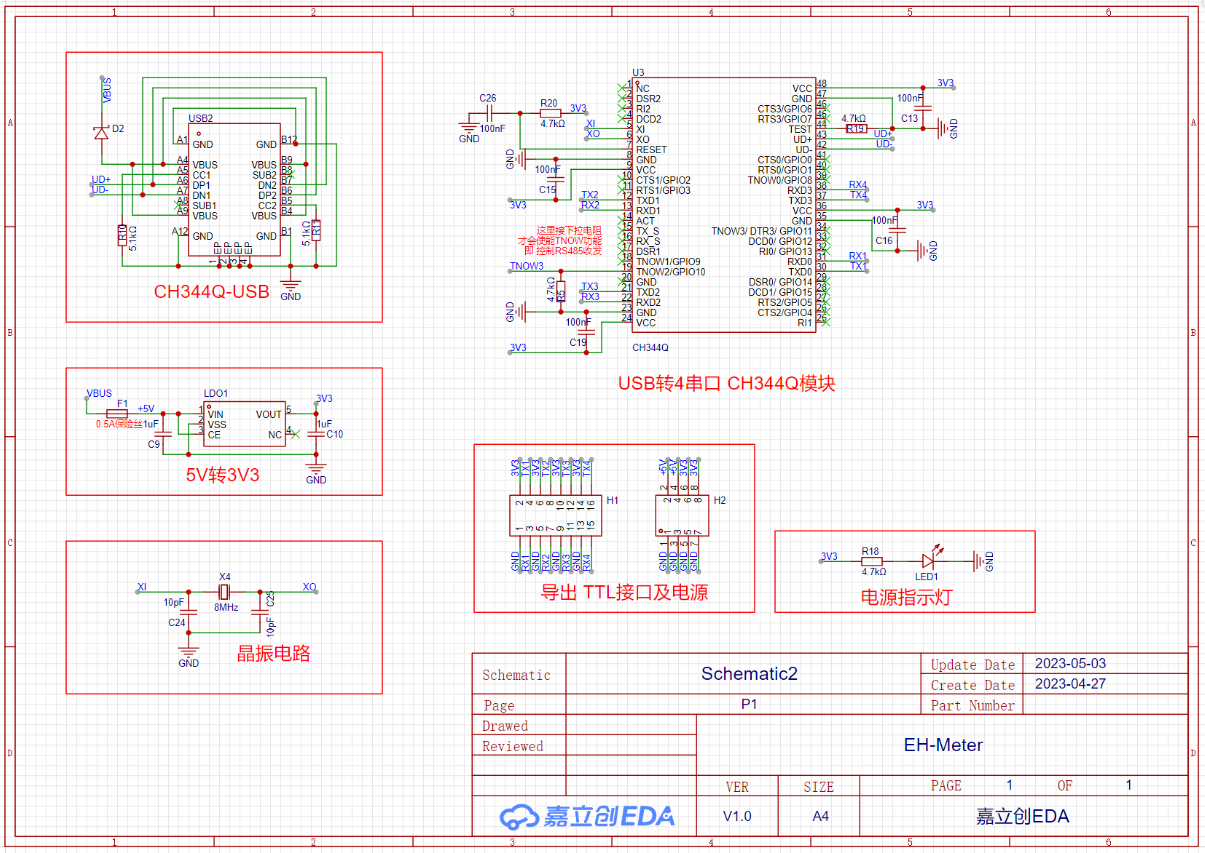

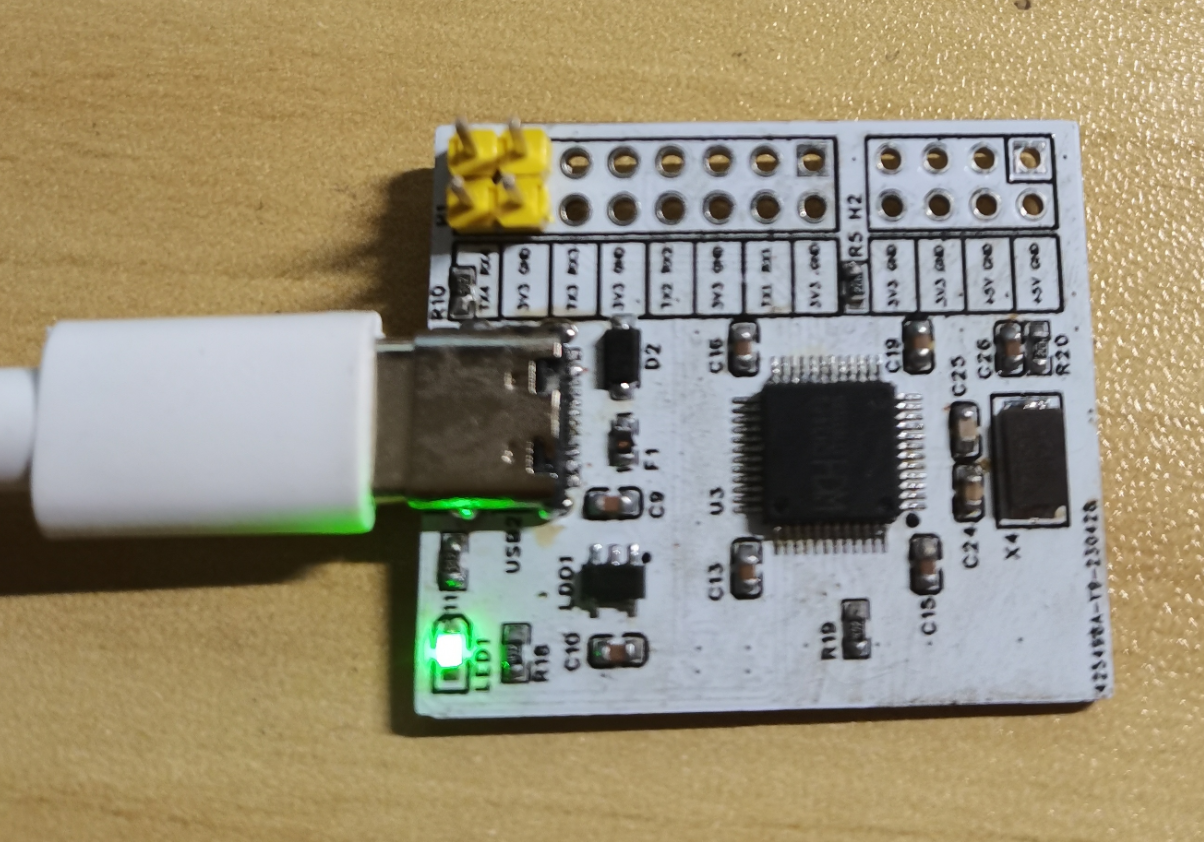

下面两张图分别是 板子的实物图 和 电路图:




您好,如上原理图未发现明显问题。芯片USB识别状态不依赖于串口的情况,只和:供电+时钟电路有关,当芯片供电正常且时钟起振后,芯片的UD+引脚会自动上拉至3.3V电压,然后接入电脑通知Host主机,可单独按此方式测量下。除此外,可看下晶体的CL推荐数值,可尝试增大该容值。


尝试以下3种方式, 还是不行:

  1. 把两颗10pf电容更换为20pf电容

  2. 更换同规格的晶振

  3. 使用相同规格的直插型电容


USB线 在别的模块上验证过,没有问题


所以目前怀疑是芯片的问题...

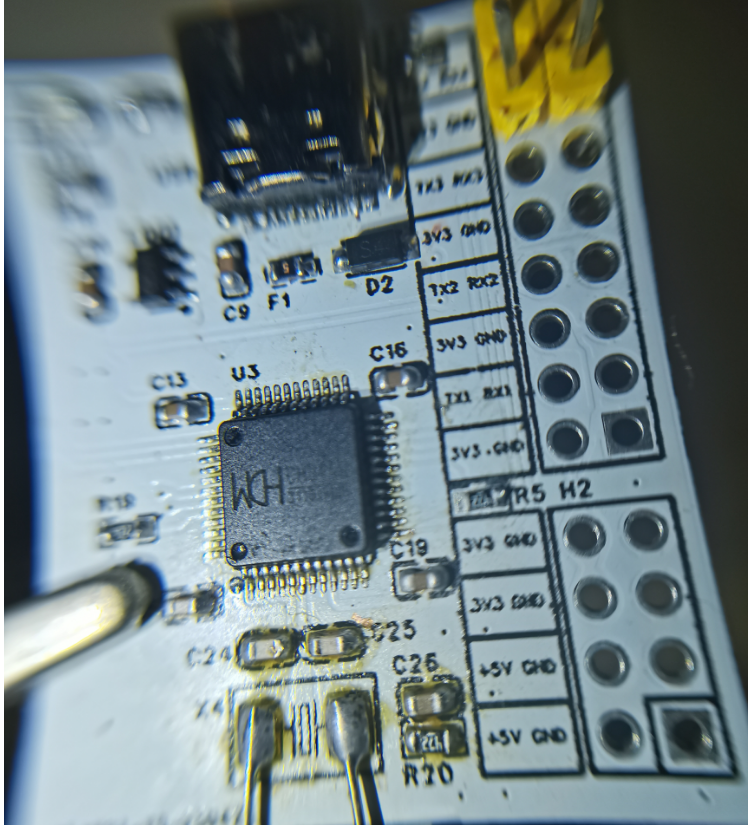

放大图片看了下 也不存在虚焊连线的情况:




如果是用热风枪而不是用热焊台的话,建议全部用电烙铁全部焊一边。仅仅用热风枪很容易虚焊还看不出来的…曾经被坑过…


晶振和TypeC 用的是热风枪, 其它用的是电烙铁, 我也都补焊过了~


您好,先监测下芯片上电时的XI引脚是否有波形,若无任何波形,可尝试更换芯片看下是否现象。若有波形,测量下芯片的UD+引脚,正常是应为3.3V。


使用万用表测量芯片的UD+引脚,电压2.9V,此时芯片是否是正常?。


后来重画, 好了, 可能是我业余画板的原因~
