CH32V307 PWM
L. 发表于: 2023-05-23 18:38:57
1#

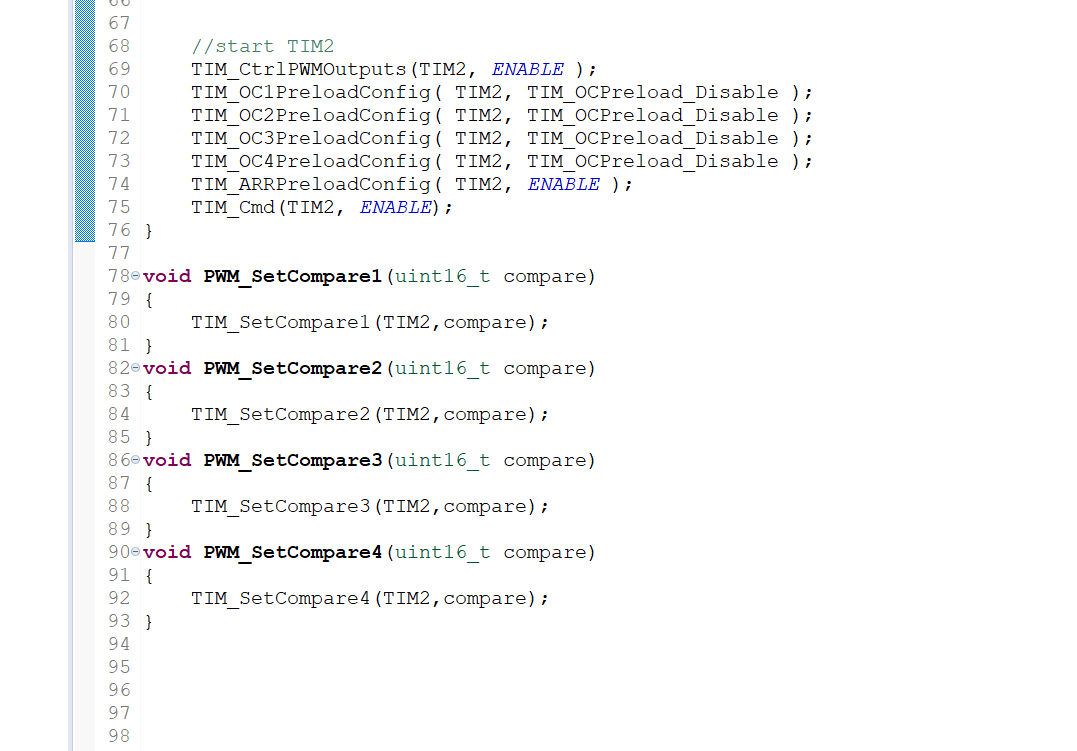

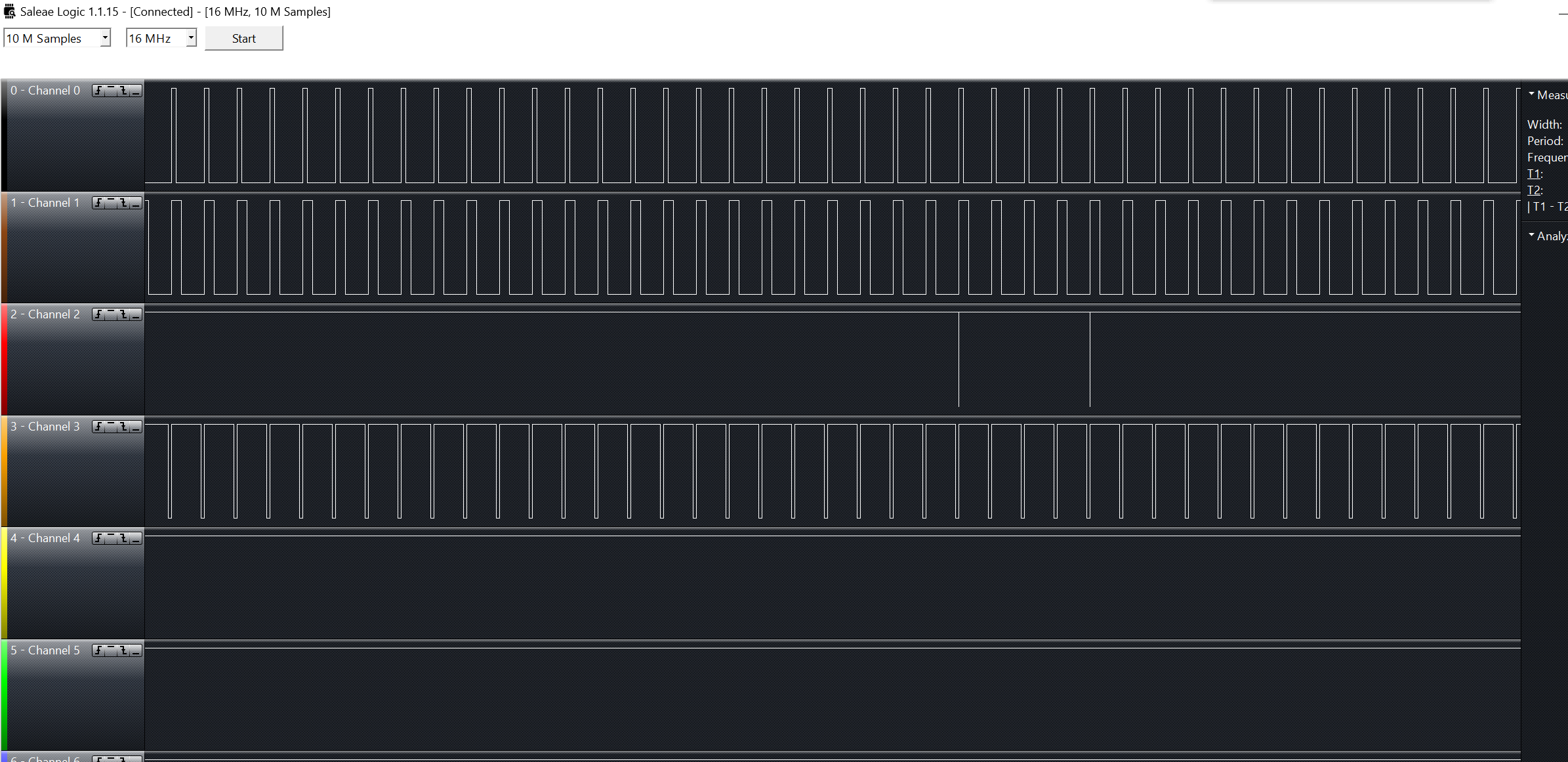

这是使用TIM2输出四路PWM，使用逻辑分析仪采集到的PWM波形，请问为什么TIM2的CH3通道为什么是异常的呢，配置的和其他几路一样的PWM配置，不知道问题出在哪了。

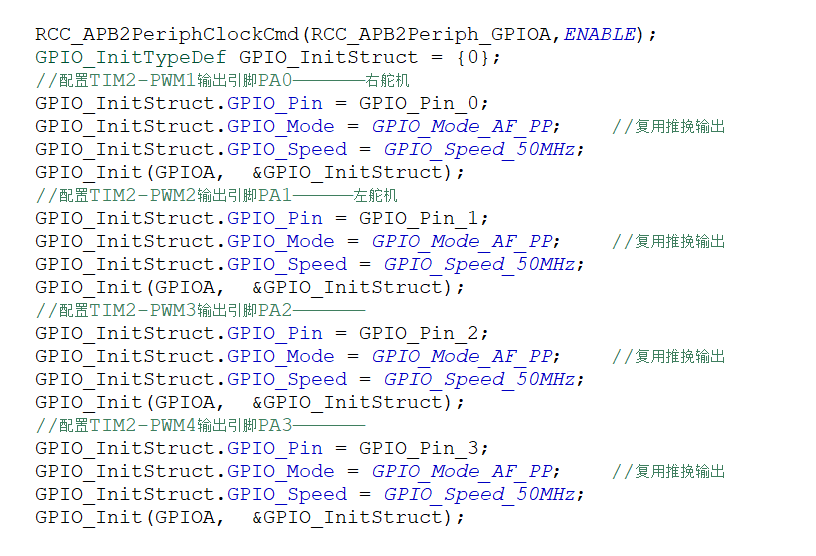

引脚配置相同。

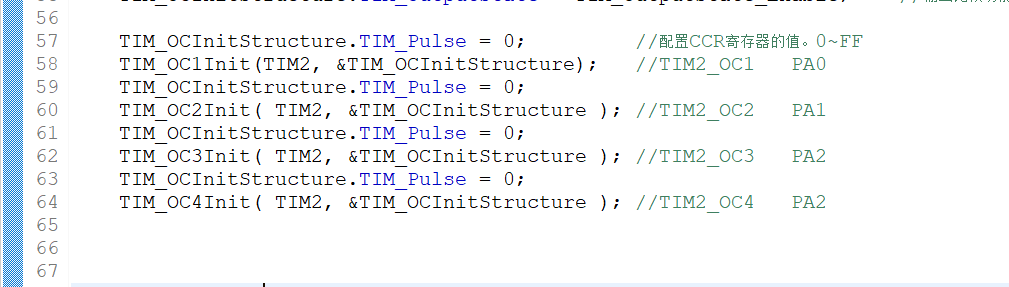

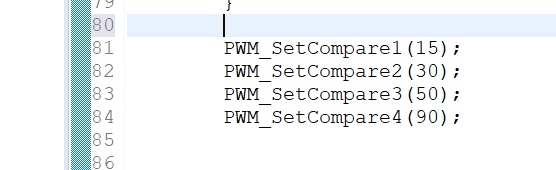

CCR寄存器的值也都是0



不知道为什么就通道3的PWM输出波形异常


热门产品 : CH233: USB PD快充协议芯片
TECH62 发表于: 2023-05-23 19:23:27
2#

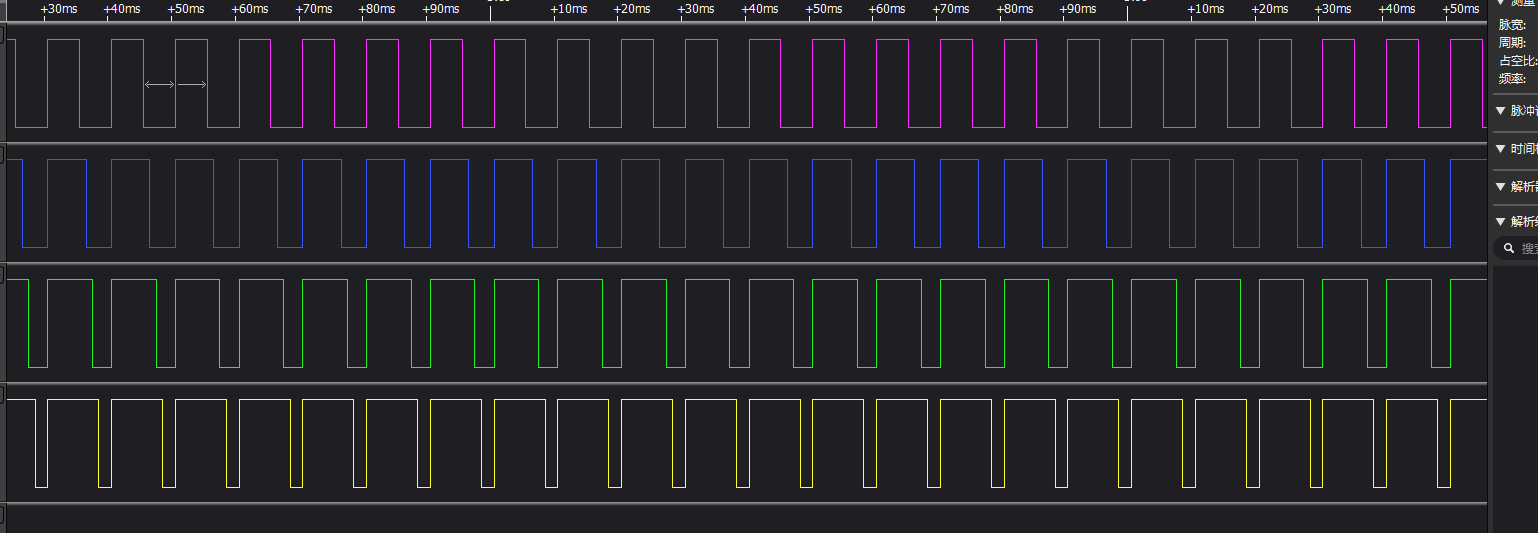

您好，可以检查一下例程中是否用到了串口2（PA2引脚）或其他地方有用到PA2，附件为参考例程，这边测试4个通道的PWM输出是没有问题的，如下图，可以参考一下。

icon_rar.gifCH32V307 TIM2 PWM输出4通道.zip



L. 发表于: 2023-05-23 21:02:11
3#

您好，是的，突然发现用到了串口2，引脚冲突了，谢谢您
