1? CH582M 的最高系统时钟频率是多少？80MHz?

2? CH582M 的手册中说TMR 的中断标志寄存器(R8_TMRx_INT_FLAG) 中的 RB_TMR_IF_FIFO_OV FIFO 溢出 是什么意思？ R8_TMRx_FIFO_COUNT，FIFO 内数据计数 是什么意思？

3? TMR 的 DMA 怎么用？有例程吗？

4? 启用 DC-DC 时，需要外接的电感有什么要求？

5? 支持外部有源振荡器吗？如何设置寄存器？

6? CH582M 的开发板的无源振荡器没有接地电容，是在芯片内置了，还是振荡器内置了接地电容。

7? 用 WCH-Link 接CH582M开发板，开启两线调试接口后，第一次烧录程序，总是提示“开发板芯片状态错误”，而无法烧录，第二次才可以。

8? 用 WCH-Link 接CH582M开发板，WCH-LinkUtility 为什么无法勾选 “Disable(Enable) MCU Code Read-Protect”（灰色的）。

9? 能用WCH-LinkUtility 开启两线调试接口吗？

10 可以像keil那样设置成调试后自动运行到main函数开始吗？

11 CH582M 的定时器有 PWM 输入功能吗？

12 CH582M 没有看门狗功能？

13 不焊晶振，VDCID和VSW的电压正常吗？

1.ch582m最高系统主频时80Mhz，

2.FIFO溢出（捕捉模式FIFO 满或PWM模式FIFO 空）标志位，写1清零，FIFO内数据计数，最大值8，可以查了fifo使用情况，

3.有TMR例程可供参考，

4.电感需要22uH 电阻2欧姆以内，电流大于100ma，

5.支持有缘晶体，无需配置，

6.无缘32M晶体推荐参数32M 10/12PF 10PPM 内置多档可调节匹配电容，

7.可以使用最新的MRS测试看看，我这边没有复现此问题，

8.ch582m没有读保护配置的功能，

9.不可以，只可以使用isp工具开启

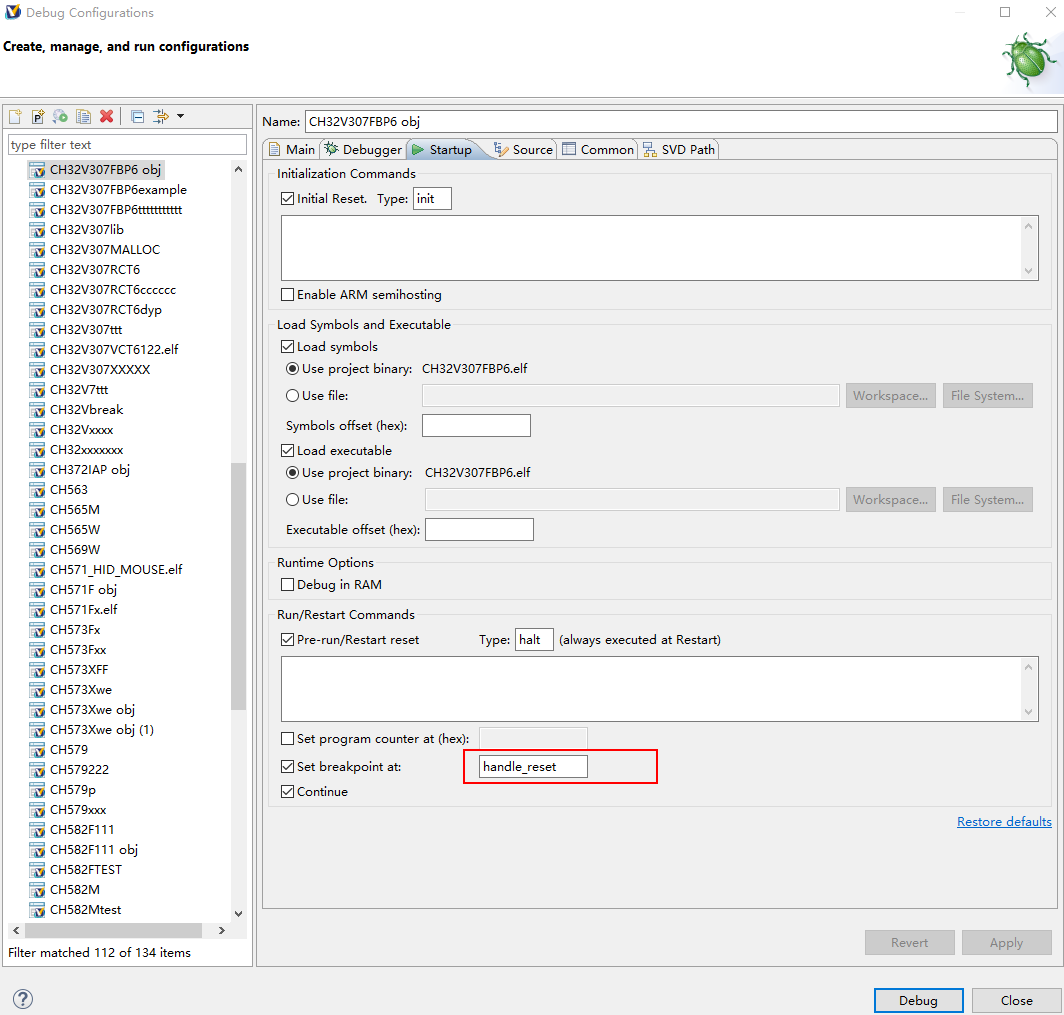

10.将图片中红框中内容修改为main

11.有的，可参考TMR例程，

12.有看门狗功能，具体配置可参考此博客：https://www.cnblogs.com/debugdabiaoge/p/15770300.html

13.ch582m是必须外接32M高频晶体的，

6.无源32M晶体是在CH582M芯片内置 多档可调节匹配电容？

13.ch582m是必须外接32M高频晶体，VDCID和VSW的电压才正常？不接32M高频晶体，VDCID和VSW的电压就不对？

至于3. TMR 的 DMA  和11. CH582M 的定时器PWM 输入功能，是在CH583EVT软件包中吗？我仔细看看。

ch582m没有读保护的功能？不能加密？

能确定：VDCID和VSW的电压正常，就说明32M高频晶体焊接无误？

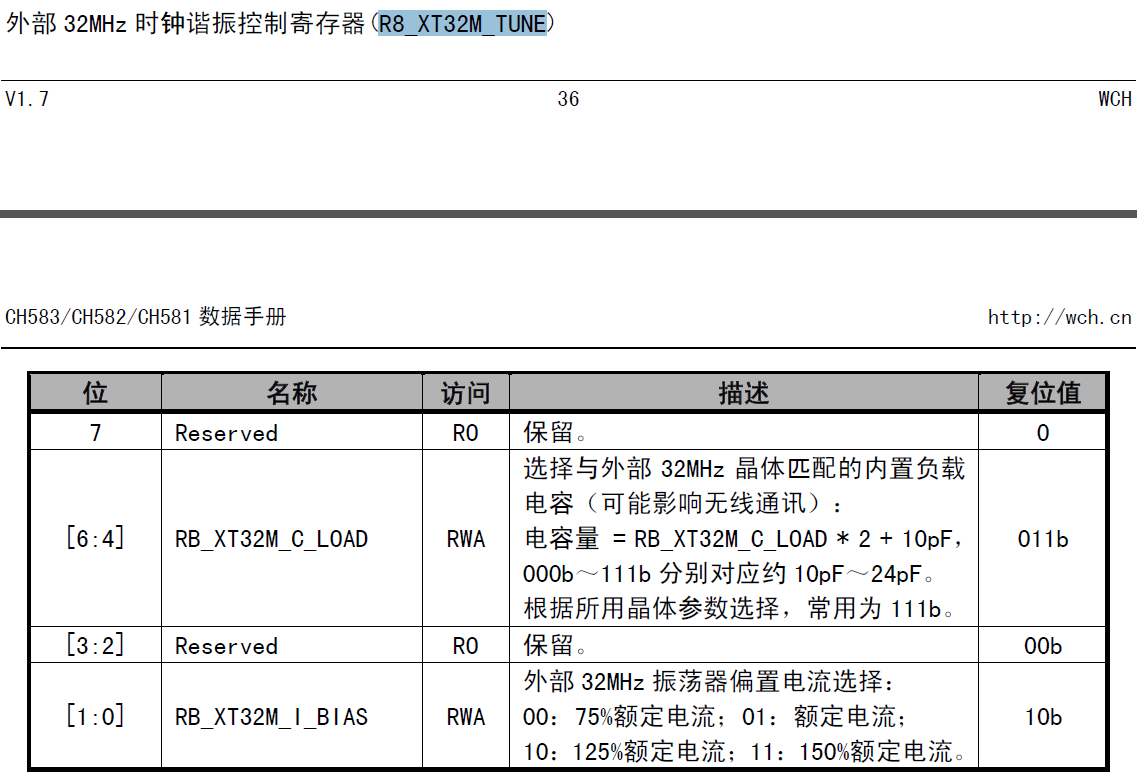

内置可配置的匹配电容

VDCOD和VSW电压正常，无法说明晶体焊接无误，如果确保其他都正常，可以用示波器测量下晶体管脚，

ch58x，isp工具下载是支持填入写保护地址，

那我用内置了接地电容振荡器是否晶振就不容易起振了？

BOOT脚拉低加电后，多长时间进入正常程序？

匹配电容与晶体要求不一致，会导致晶体频偏较大，

boot脚拉低若只是加电，会在boot程序中停留10s后运行用户程序，如用usb供电，另一端接电脑，那么会停留60s后运行用户程序，

如用usb供电，另一端接电脑，那么会停留60s后运行用户程序。

得接D+,D- 吧？

是的，如果没有数据线，电脑没有设别usb设备，也同样是10s。

运行 WchIspStudio后，选了多个目标程序文件下载后会出现什么情况？

ISP工具是支持同时下载多个hex固件的，只要地址不冲突就行，地址冲突会有提示的。

如果ch582m没有读保护配置的功能，那么WchIspStudio的代码和数据保护模式是啥意思？

您好，可以理解为代码和数据保护模式就是读保护，使用isp烧录是必须开启的，否则无法烧录；当开启两线仿真时，代码和数据保护模式默认关闭。

使用 __HIGH_CODE 有什么缺点？在空间够的情况下，可以所有程序都用 __HIGH_CODE 吗？

调试时，看不见GPIO寄存器？

看了定时器部分，还是没看懂。

对于R32_TMRx_FIFO，我的理解是每个定时器都有1个FIFO，1个FIFO有8个存储空间，用R8_TMRx_FIFO_COUNT计数，计到8，RB_TMR_IF_FIFO_OV置一，然后下一次再FIFO指针再指向第1个地址，R8_TMRx_FIFO_COUNT也清零，RB_TMR_IF_FIFO_OV得程序清零，不自动清零。

应用于PWM，RB_TMR_PWM_REPEAT=0时，第一次产生波形，占空比由FIFO的第一个存储空间的数决定，第2次产生波形，占空比由FIFO的第2个存储空间的数决定，第8次产生波形，占空比由FIFO的第8个存储空间的数决定，然后第9次产生波形，占空比再由FIFO的第一个存储空间的数决定，以此类推。

我的疑问：我只写了一次R32_TMRx_FIFO，其它FIFO的存储空间是复位值，那 2-8次产生波形的占空比就不是我想要的了？

若想产生多个占空比的波形，怎么写FIFO 呢？能给个例程吗？

清零RB_TMR_MODE_IN 对应 PWM 模式和定时模式，但PWM 模式和定时模式又靠那个设置区分呢？

定时模式计数到R32_TMRx_CNT_END后，是继续从零计数，还是停止了？

串口的收发FIFO是独立的还是共用的？

按手册描述“串口接收数据超时中断 UART_II_RECV_TOUT 是指接收 FIFO 中至少有一个字节的数据，并且从上一次串口接收到数据和从上一次被系统取走数据开始，已经等待了相当于接收 4 个数据的时间。”，不是实际线路接收的数据之间超过4个数据时间没接收到数据？

?必须 R8_UARTx_MCR 寄存器中的 RB_MCR_INT_OE 置一，相应串口才能发出中断？

禁用 FIFO (RB_FCR_FIFO_EN=0) 与设置FIFO 的中断触发点是1字节(RB_FCR_FIFO_TRIG=0)，有区别吗？还是禁用 FIFO就不产生FIFO中断了？
