WCH-Link 相关资料汇总


1. WCH-Link使用说明-V1.4(更新于20220701

icon_pdf.gifWCH-Link使用说明.pdf

2. WCH-Link原理图-V1.1(更新于2021

icon_pdf.gifWCH-Link-R1-1v1.pdf


最新版WCH-LINK说明会跟随MRS软件更新,文档路径MRS安装根目录下:MounRiver\MounRiver_Studio\ExTool

该帖子尽量及时更新,但可能仍会存在版本差异,实际使用建议还是以本地MRS路径下文档为准!!!


特别注意1:MRS v1.70以及之前版本(包括1.70)不支持CH565/569在线调试,请勿尝试。

特别注意2:V1.3版本WCH-LINK切换ARM模式和RISC-V模式通过上电时TX插针的接地实现。新版V1.4已经不支持该操作!!!意外执行这个操作会导致WCH-LINK无法工作,,异常表现:蓝灯慢闪,且重新上电无法恢复。

恢复方式:

1、首先断开导致TX插针低电平的线

2、WCH-LINK接入电脑

3、小箭头,选择Configuration


4、点击Query


5、自动开始升级,结束后WCH-LINK红灯常量


6、重新拔插WCH-LINK USB恢复正常



陶工,您好,我32VC8T6 + WCH-LINK下载显示:

Download only supports WCH-Link.


驱动安装没问题

系统是win7-x64

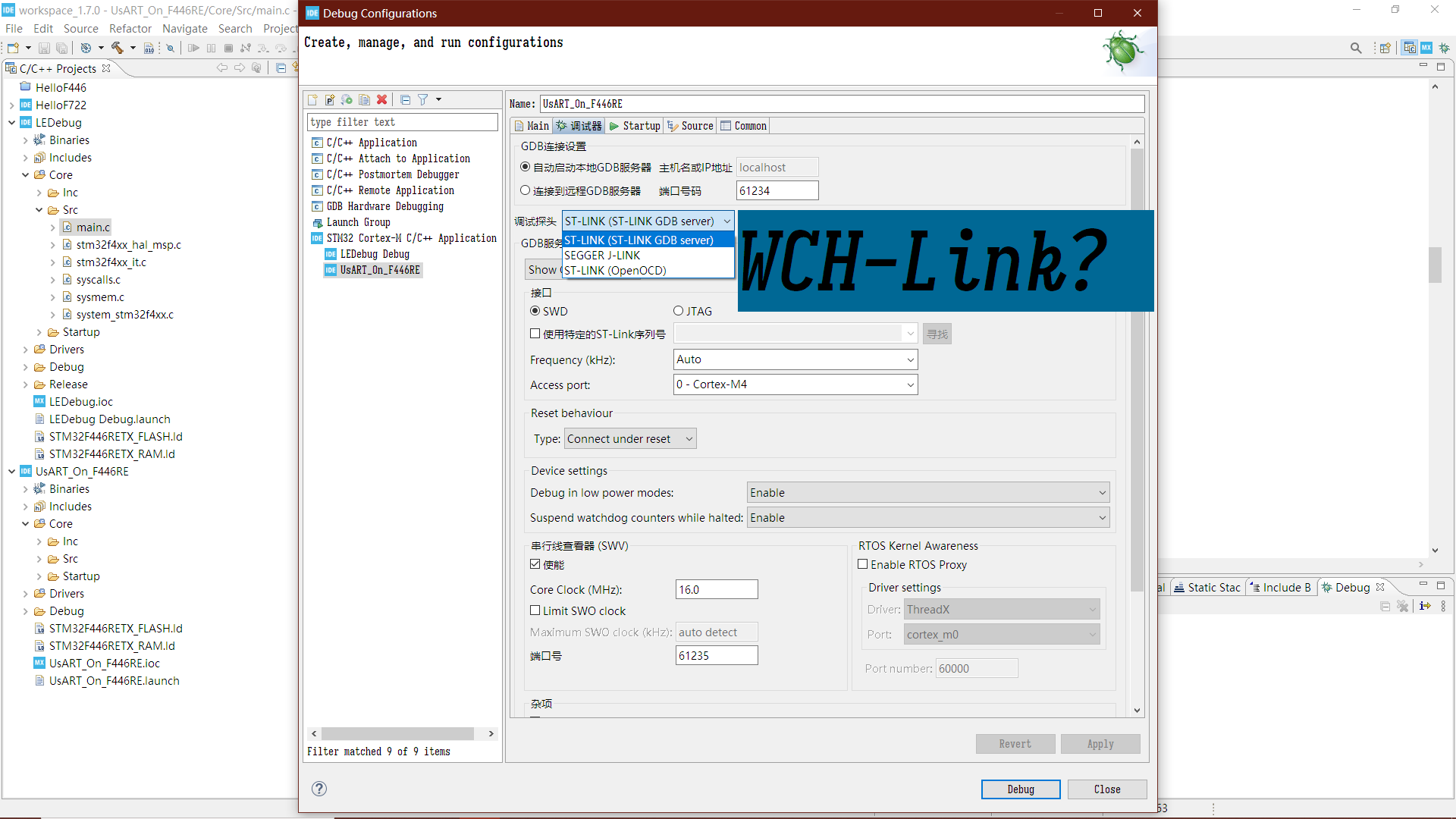

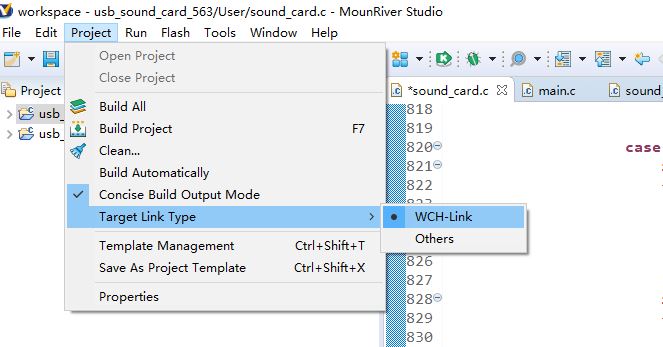

您好,如下图所示,将Link类型选为WCH-Link试试呢



WCH-Link 的驱动在哪里呀?


你好,关于WCH-Link的驱动位置,可参考WCH-Link使用说明第五部分驱动相关介绍,里面有对驱动位置进行介绍描述


我的两台电脑win7装了MRS,wchlink驱动没装成功,不晓得怎么回事,有同样情况的吗?


你好,可以仔细阅读一下使用说明第五部分驱动相关部分,检查一下对应路径下usbser.sys文件是否缺失或根据链接安装一下win7的补丁,附件为驱动相关说明,可根据里面说明手动安装一下,正常情况下可以解决驱动问题。若最后还有问题,可电话联系我,我的联系方式:025-52635289

icon_rar.gif关于驱动安装不上.rar

icon_pdf.gifInstallNoteOn64BitWIN7_ZH.PDF



可以自己使用CH549G烧录BIN文件制作LINK吗?


你好,我们link原理图以及升级固件都是可以提供的,具体可以参考下面链接:

https://bbs.21ic.com/icview-3064788-1-1.html





暂时不支持STM32CubeIDE或STM32CubeProgrammer,将WCH-Link切换到ARM模式,在Keil中选择CMSIS-DAP Debugger即可仿真调试


你好,我问一下,这个WCH-LINK下载器,我安装了MounRiver_Studio_Setup_V151后,用Debug,然后显示在下载文件(感觉是在更新WCH-LINK内部文件),以后,就用不了了,WCH-LINK的CON蓝灯在闪,其他的灯都灭了。是怎么回事,怎么解决?


我用的是CH573F-R0开发板,仿真器是你们官方的WCH-LINK,在DEBUG之前已经使用官方提供的ISP下载软件 下载成功。后面在MounRiver_Studio_V151上设置了WCH的仿真并点击DEBUG后就用不了了,现象在上面一条已经说了。


参考WCH-Link使用说明,手动升级下WCH-Link。


我的CH565开发板,总是显示Error: WCH-Link failed to connect with chip。我用的是WIN10+64位系统,驱动显示是正常的。开发板我单独供了1.2V。


image.png请问如何打开啊?我用串口烧写后,再用mounrivier就没法swd烧写了!
