WCH-Link 相关资料汇总
TECH62 发表于: 2022-10-08 09:57:15
122#

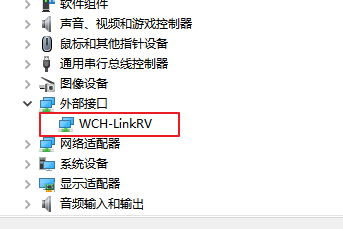

您好，@贾道，关于不工作运行，下载时，MRS提示的信息是什么，设备管理器能否识别到设备，如下图。此外，若无法识别到设备，可手动安装一下驱动试一下。附件为WCH-Link使用说明，可以看一下。

icon_pdf.gifWCH-Link使用说明.pdf


TECH62 发表于: 2022-10-08 10:02:18
123#

您好，@洒家老九，目前我们已有一款下载速度相对更快的WCH-LinkE调试器，相对于549Link，下载速度更快一些，若需要，可联系我们销售申请。

洒家老九 发表于: 2022-10-08 16:19:06
124#

@TECH62

感谢告知


洒家老九 发表于: 2022-10-13 17:36:00
125#

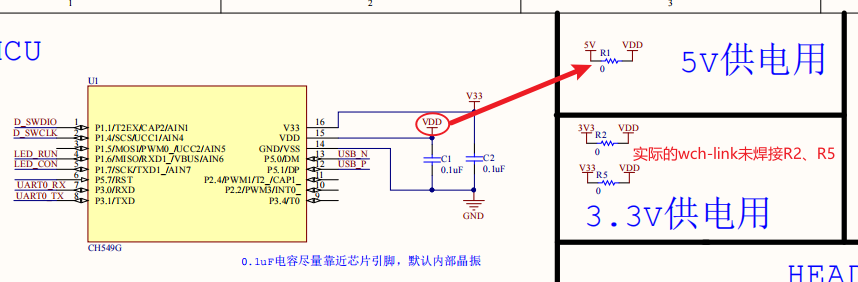

查看wch-link的原理图WCH-Link-R1-1v1.pdf，发现CH549G的供电电压是+5V：


那么调试时，D_SWDIO、D_SWCLK、UART0_RX、UART0_TX的高电平也应该是+5V。

但是调试+3.3V供电的单片机，上述信号的高电平+5V会烧坏被调试的3.3V单片机吗？

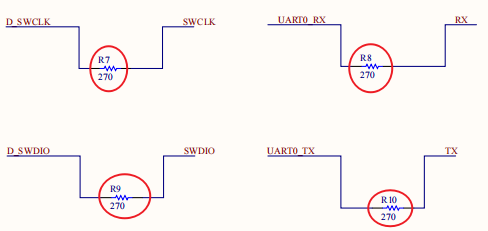

实际使用时，发现被调试单片机却安然无恙，请问是靠这几个电阻分压的吗？



另外，有很多爱好者在嘉立创开源广场发布的设计将CH549G的16引脚接到+5V或+3.3V，但是wch-link的原理图WCH-Link-R1-1v1.pdf显示该引脚没有接+5V或+3.3V，请问16引脚接不接+5V或+3.3V无影响吗？

TECH62 发表于: 2022-10-14 09:57:57
126#

您好，MCU的SWD调试引脚都是耐5V的，因此不会烧坏单片机；关于这四个电阻作用，目的是保护549这颗芯片，防止短接毁坏芯片；关于V33引脚，可以不接，该引脚为输出脚

洒家老九 发表于: 2022-10-14 10:52:53
127#

感谢。讲解的非常清晰明白，@TECH62

省 发表于: 2022-10-19 13:45:07
128#

你好请问有最新的V305做的wch-linke的资料吗，固件有开放吗

TECH62 发表于: 2022-10-19 16:20:02
129#

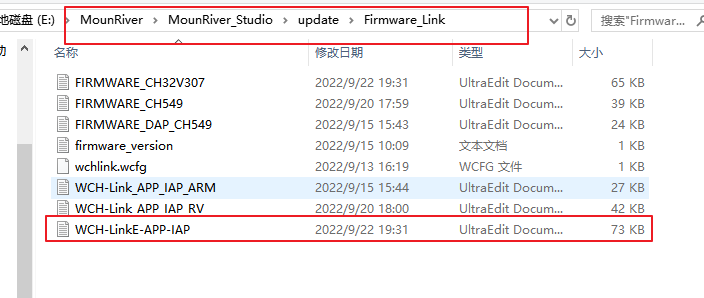

您好，在MounRiver对应路径下有固件


科幻天一 发表于: 2022-10-20 08:19:53
130#

您好，请问我的wchlink无法正常工作。现象为CH549的固件可以下载进去，但是下载完成后DAP灯一直闪烁，无法进入正常工作状态（运行灯常亮）。

我自己已经解决了，短接USB下载的时候勾选清空DataFlash就好了

傅晓华 发表于: 2022-10-23 17:07:03
131#

我刚买了个wch link? ?发现无法正常使用，发现其CPU是ch547G 而不是549??

TECH62 发表于: 2022-10-24 10:05:01
132#

您好，你的购买渠道是哪个？建议从官方购买，我们出的Link都是549的，你买的应该是第三方的Link吧，可联系我司销售进行申请购买。

adee4210 发表于: 2022-10-30 14:27:10
133#

win7+sp1+64位，安装了windows的补丁，还是装不了驱动，没有安装360安全卫士。

有人遇到到类似问题吗？怎么解决？

adee4210 发表于: 2022-10-30 14:30:45
134#

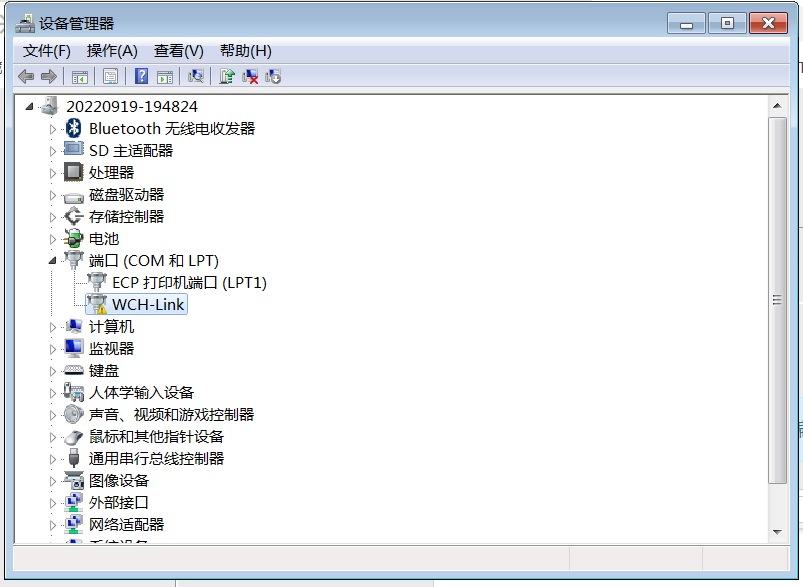

已经安装了MRS，插上WCH-LINK后，电脑右下方有提示“正在安装设备驱动程序软件”，但过一段时间，大概2分钟左右，就提示“未能成功安装设备驱动程序”

adee4210 发表于: 2022-10-30 14:33:15
135#

到MRS的安装目录C:\MounRiver\MounRiver_Studio\LinkDrv\WCHLink\DRVSETUP64，手动安装也不行

adee4210 发表于: 2022-10-30 14:37:29
136#
